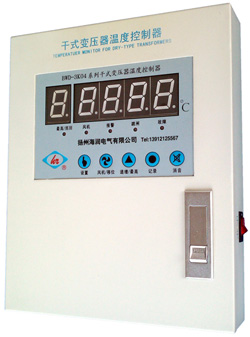

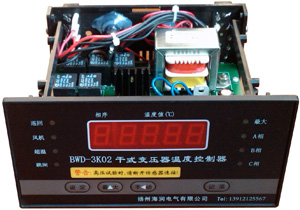

產品概述
BWD系列干式變壓器溫度控制儀是按照JB/T7631－2016《變壓器用電阻溫度計》標準規定專業設計和制造．用于保證干式變壓器安全運行的新一代智能型儀表。產品采用一組鉑電阻作為溫度傳感器，經埋入低壓繞組內部，測量變壓器繞組（及環境或鐵芯）溫度的變化情況，同時完成各種報警．控制和信號的輸出。

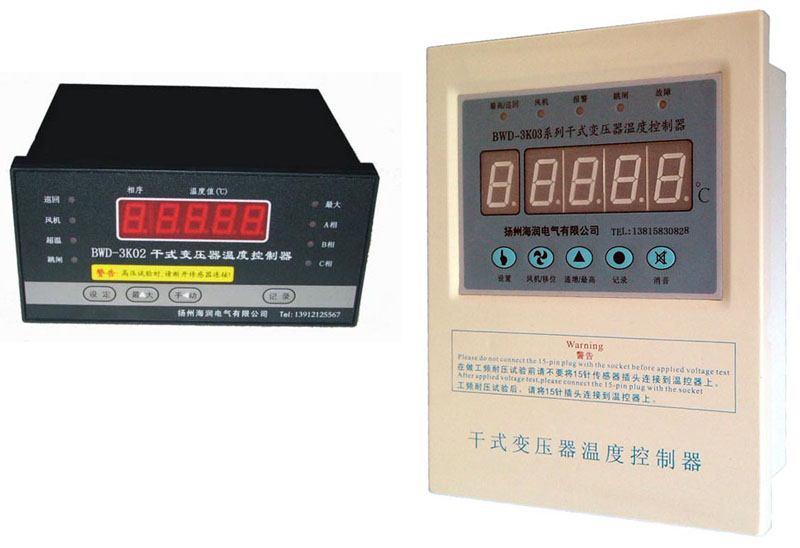

產品根據安裝的不同要求，分為塑殼和鐵殼兩類形式。如果需要進行數據的運方傳輸，產品還可通過4~20mA模擬量輸出或采用RS485、RS232等通訊方式進行運傳和遙控。為了方便用戶，對于采用通訊功能的溫控儀，還配有適用于Windows版本的監控軟件。
BWD系列干式變壓器溫度控制儀產品的主要特點如下：
1．軟件采用WATCHDOG看門狗技術，可以防止溫控器進入死循環。
2．綜合應用單片機技術，能有效地判別傳感器開路等故障信號,保證干式變壓器在停．送電情況下，產品不會誤發超溫報警或超溫跳閘等信號。
3．采用了I2C調整與存儲技術，實現斷電數據保護存儲。
4．具有黑匣子功能，記錄變壓器掉電溫度及歷史最高溫度。
5．產品可以對各溫度控制點進行設定，設定后會自動保存，斷電后不會消失。
6．采用新型抗干擾設計，對于共模與串模干擾均有較強的抑制能力，滿足國家標準對電磁兼容各項指標的要求。

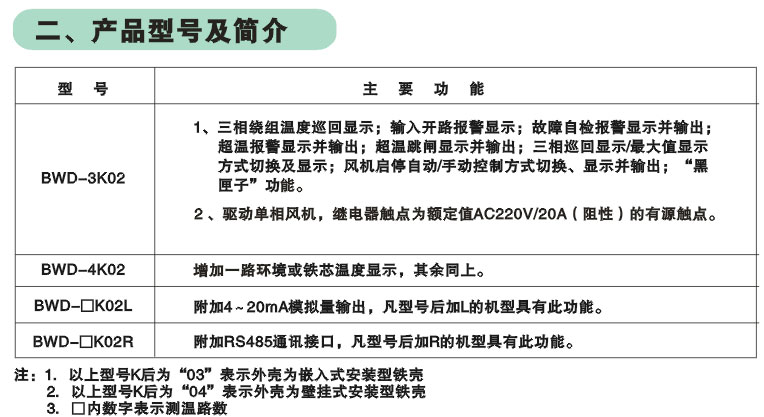

產品型號簡介
|
|
|
|
|
1、三相繞組溫度巡回/最大值顯示；輸入開路報警顯示；故障自檢報警顯示并輸出；超溫報警顯示并輸出；超溫跳閘顯示并輸出；風機啟停自動/手動控制方式切換；風機定時啟動功能；“黑匣子”功能。
2、驅動單相風機，風機觸點為額定值AC250V/20A的有源觸點。
|
|
|
增加一路環境或鐵芯溫度顯示，其余同上。 |
|
|
附加4～20mA模擬量輸出，凡型號后加L的機型具有此功能。 |
|
|
附加RS-485通訊接口，凡型號后加R的機型具有此功能。 |
注：1．以上型號K后為“03”表示外殼為嵌入式安裝型鐵殼
2．以上型號K后為“04”表示外殼為壁掛式安裝型鐵殼
3. □內數字表示測溫路數
工作原理：
1.工作原理
溫控器由溫度監測系統和輸出控制系統兩部分電路組成。溫度監測系統以單片機作為中央處理單元，配合其他電路構成，以完成溫度的測量、顯示及相應信號輸出。輸出控制系統完成冷卻見機的控制輸出和各種狀態報警及輸出。
溫度監測系統中，由預埋在干式變壓器三相繞組中的三支鉑熱電阻傳感器（Pt100）產生與繞組溫度值相應的電阻信號，經多路開關、濾波、放大和A/D轉換后輸入單片機。單片機根據輸入的測量數據以及由外部設定（包括廠家與用戶）的各種控制參數，經過計算與處理，顯示被測量繞組的溫度值并輸出相應的控制信號。
監測系統中配有大容量E2PROM芯片，可隨時存貯測量數據，能夠?qū)λ械脑O(shè)定參數及測量數據進行掉電保護。為了實現計算機遠程監控，系統采用RS-485通訊方式將溫度數據與參數送到遠方計算機上，以組成集散控制系統。

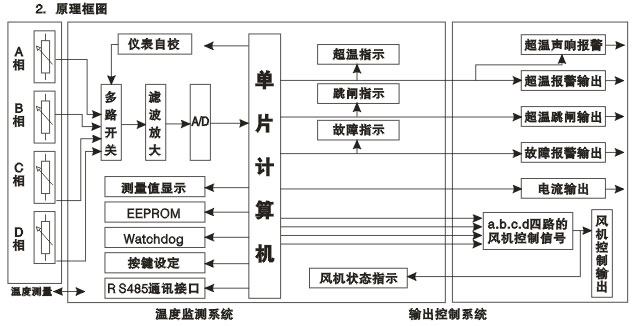

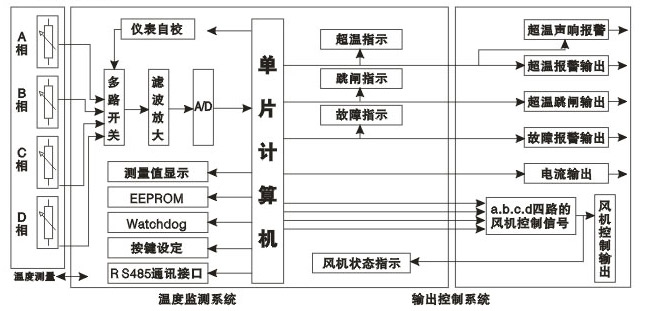

2.原理框圖
技術指標：
1．測量范圍：0～200℃
2．使用條件： 工作溫度：－10℃～＋55℃
相對濕度：≤95％ (25℃)
工作電源：AC220V±10%，AC380V±10%；50Hz
3．分 辨 率：0.1℃
4．測溫精度：0.5級，控制誤差：≤±1℃
5．顯示方式：1位相位顯示，3位半溫度值顯示
6．繼電器觸點輸出：?jiǎn)蜗囡L(fēng)機20A＊250V；其他信號3 A＊220V
7．傳感器：0.5%高精度測溫電阻 （Φ4×30mm）
8、最大功耗：塑殼為≤5W；鐵殼為≤8 W
9．產品重量：塑殼為≤1kg；鐵殼為≤5kg
10．外形尺寸：
塑殼為：寬×高×長=160mm×80mm×145mm
鐵殼為：寬×高×長=200mm×250mm×100mm
11．塑殼開孔尺寸：寬×高=153mm×77mm
12．模擬電流輸出：4~20mA（線性對應0~200.0℃），負載電阻≤500歐
13．通訊接口：一般采用RS-485通訊方式，可接30臺溫控器，通訊距離可達1200m
14．通過的抗干擾試驗：共模干擾、串模干擾、電快速瞬變、靜電干擾、空間射頻干擾
15．工頻耐壓試驗：AC2500V/60S
基本功能
1、顯示方式：
巡回顯示三相繞組溫度或只顯示三相繞組中溫度最高的一相繞組溫度，巡回顯示時每相顯示5秒。
2、故障報警功能：
傳感器斷線或輸入開路、短路時，溫控器自動發出聲光報警，面板上的故障指示燈亮，對應相的溫度顯示為X—HO(傳感器開路)或X—LO(傳感器短路)，并可以接通故障輸出端子，送到遠方的控制柜。故障繼電器觸點容量為AC220V/3A或DC28V/3A。
3、風機啟停功能：
當三相繞組中任意一相繞組溫度達到設定的風機啟動溫度（出廠值為100℃）時，風機自動啟動，風機指示燈亮。當三相繞組溫度全部下降到設定風機停止溫度（出廠值為80℃）時，風機自動關閉，風機指示燈熄滅。
4、超溫報警功能：
當三相繞組中任意一相繞組溫度達到設定的超溫報警溫度（出廠值為130℃）時，溫控器發出聲光報警，并接通報警輸出端子，向遠方的控制柜送出一開關信號，供控制柜啟動聲光報警系統。繼電器觸點容量為：AC220V/3A或DC28V/3A。
5、超溫跳閘功能：
當三相繞組中任意一相繞組溫度達到設定的超溫跳閘溫度（出廠值為150℃）時，溫控器發出聲光報警，并接通跳閘輸出端子，給遠方的控制柜送出一開關信號，啟動跳閘回路。繼電器觸點容量為：AC220V/3A或DC28V/3A。為防止偶然因素觸發跳閘，特設有約5S延時。
6、手動啟停風機功能：
按“手動”鍵，風機啟動，再按“手動”鍵，風機關閉；若僅按一次“手動”鍵，風機啟動約15分鐘后自動關閉。
7、風機定時檢測功能：
為避免風機長時間不啟動而銹蝕堵轉損壞，特設定風機定時檢測功能，定時啟動時間可設定，范圍0-199小時，到設定值時，溫控器自動檢測一次啟動風機約2分鐘，輸入000時則取消該功能。
8、“黑匣子”功能：
可記錄溫控器最后4次斷電時的三相繞組溫度和本機的工作狀態。
典型產品接線原理圖

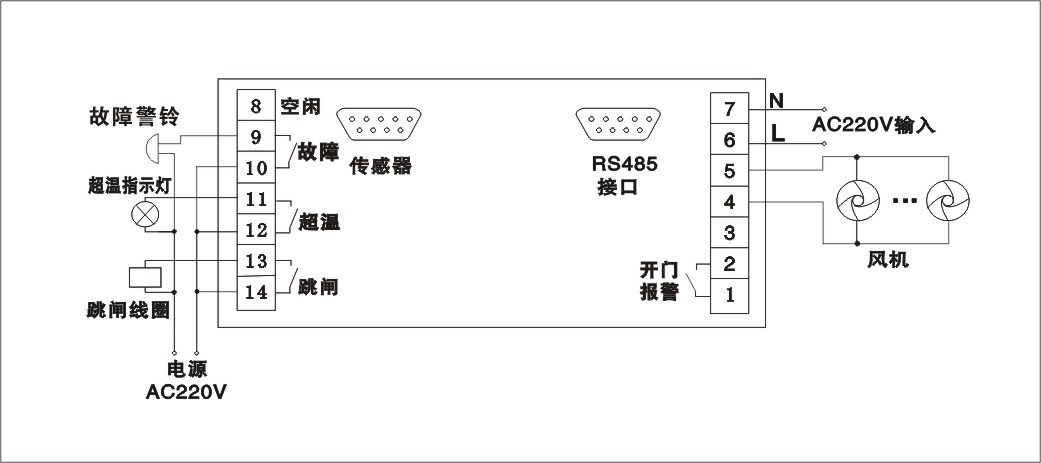

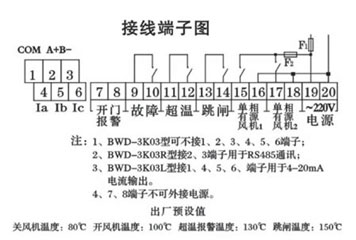

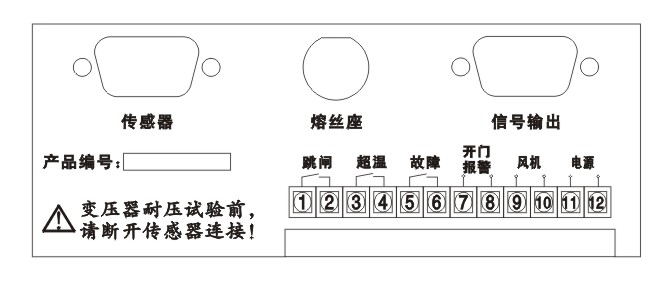

1.接線式端子圖:
2．插接式端子圖:

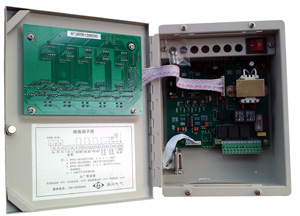

3．BWD-口K03（BWD-口K04）

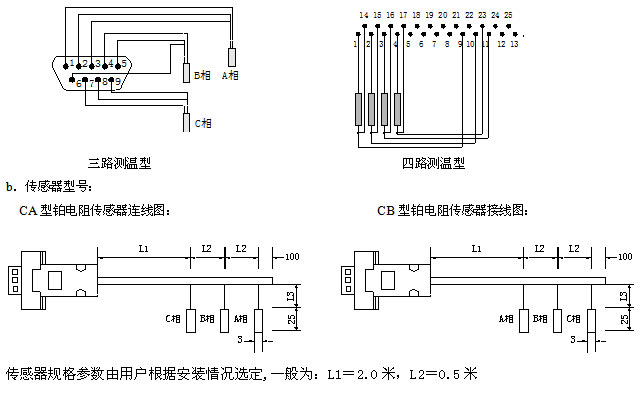

傳感器
a．溫控器鉑電阻傳感器的電氣連接：

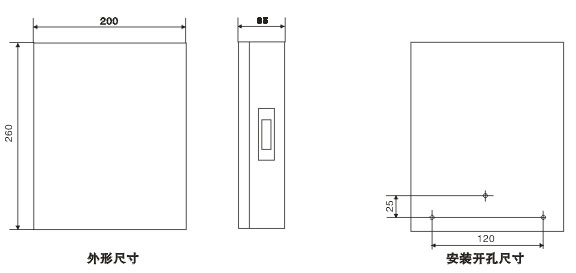

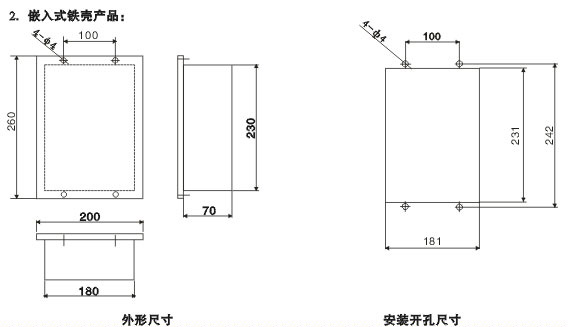

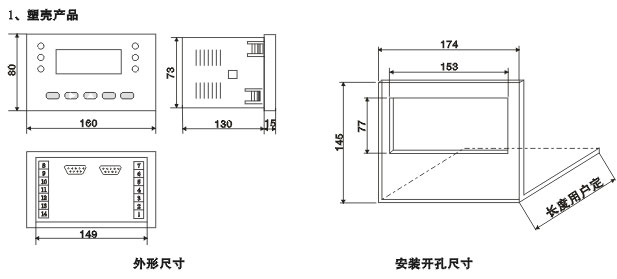

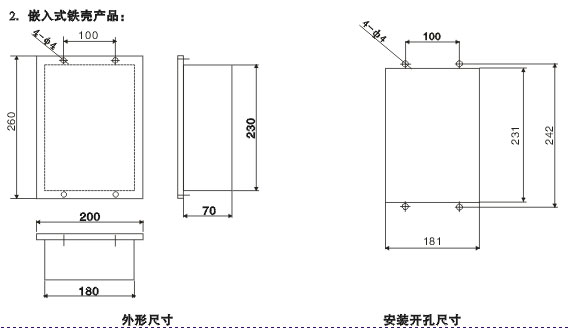

產品外形和安裝尺寸：
上位機通訊接線：

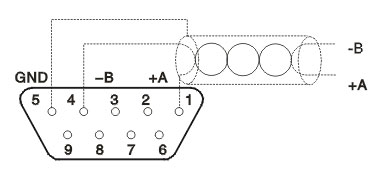

通訊口接線示意圖

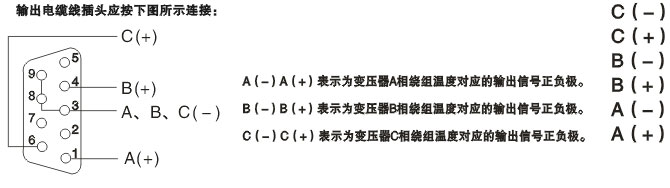

模擬信號傳輸：
通過輸出三相繞組溫度值對應的模擬信號（4-20mA電流或0-5V電壓），遠傳給其它工控系統或上位機，此種方式上位機應增加模擬量采集裝置。（三路輸出信號應經過光電隔離后送到其它工控系統或共上位機采集）
RS485與上位機通訊的連接：

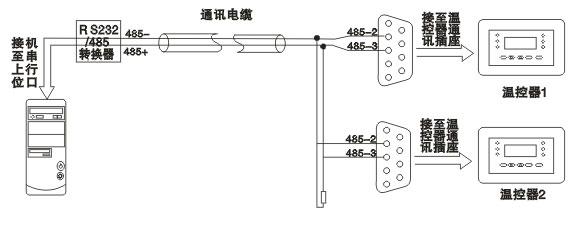

RS485方式允許一臺上位機同時掛多臺溫控器RS485通訊采用雙控（屏蔽）線或同軸電纜，一端通過RS232/485轉換器接到上位機串行口，另一端經并聯后接至多臺溫控器，傳輸距離可達1200米，其鏈接方式如下圖所示

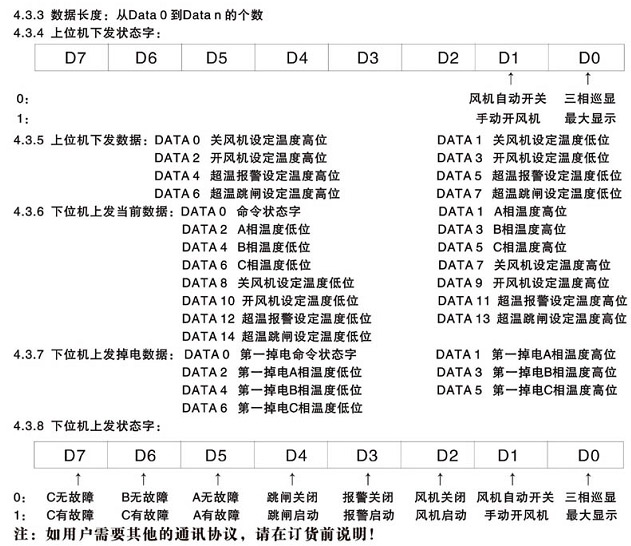

關于RS485通訊
波特率：9600bps
數據位：8位數據位1位啟始位 無校驗位 1位停止位

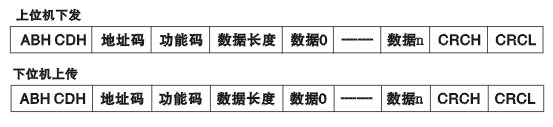

數據格式：
所有數據全部為：8位二進制數
CRC校驗：為地址碼到數據n所有數據的累加和
地址碼范圍：1-99（01H-63H）

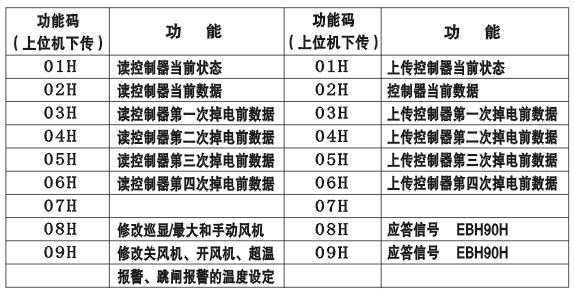

功能碼：
注意事項：
1． 在進行變壓器耐壓試驗前，應先將傳感器電纜插頭與溫控儀分離，以免損壞溫控儀！
2． 禁止用明火燒烤傳感器探頭，若需要檢測溫控儀的輸出狀態，請使用手動功能。
3． 在進行產品的安裝調試時，請嚴格按說明書操作，如有疑問請及時向我們垂詢。
4． 請不要自行拆卸所購產品，否則按非正常使用處理，并注意避免長期接觸腐蝕性氣體。
5． 溫控儀電源應盡量選用市電AC220V，而不宜直接使用干式變壓器的二次電源。
6． 本產品風機控制輸出為有源接點，接線時無需另加電源。
7． 為保證溫控儀輸入．輸出信號質量，安裝后請務必檢查擰緊連接螺釘。
8． 產品操作及調試的細節規則請認真參閱產品說明書。
訂貨須知：
1．訂貨時請根據產品型號簡介確定具體的規格型號及數量
2．產品一般安裝于干式變壓器低壓側右端，否則應在訂貨時說明
3．傳感器線纜長度一般為3米，否則應在訂貨時說明
4．對所需產品功能如有特殊要求，可以按客戶要求訂制 |
