產品概述
引用標準-- GB14536.10-96<<溫度敏感控制的特殊要求>> GB14536.15-96<<濕度敏感控制的特殊要求>>
GB/T15309-94<<溫濕度儀技術要求及試驗方法>> 可靠安全性符合IEC834-1要求
用途概述-- 在電力控制設備中，當環境溫度變化時，會引起設備動作的不可靠或失效從而引發事故；同時濕
度過高也會引起電器絕緣水平降低而導致短路及操作時拒動而造成事故。該產品適用于高低壓電
器成套開關柜、箱式變電站、斷路器機構箱、干式變壓器、中置柜、端子箱、電子電信設備的防
凝露、控溫，可以對加熱器（或風機）斷線監測，確保設備工作安全可靠。

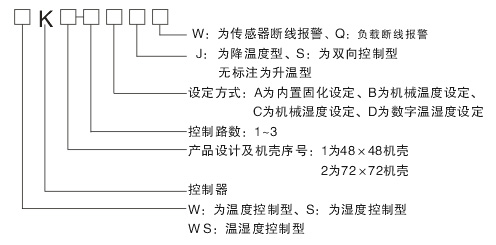

型號說明--
產品特點--
● 產品外殼采用ABS材料經精密注塑加工而成，可根據用戶的要求適應不同的安裝方式。
● 采用進口優質溫濕度傳感器件或模塊，響應速度快，線性度好，控制更精確。
● 工作電源通常為AC220V±10%，產品體積小、損耗低，線路設計合理、工作可靠性高。
● 根據用戶需要，可選擇內置固化設定、機械可調設定以及數字可調設定不同功能的產品。
● 產品負載輸出的觸點容量為5A，完全滿足正常場合下加熱器和風機的使用要求。
● 根據用戶需要，可配選傳感器斷線報警或負載輸出斷線報警功能。
● 絕緣電阻：≥500MΩ，工頻耐壓（60S）：2kV。
● 產品工作環境：溫度-25℃~70℃，濕度≤95%RH。
產品說明
●傳感器檢測精度： 濕度:±3%RH; 溫度:±1℃ 。
●傳感器檢測范圍： 濕度:40%RH~95%RH; 溫度:-25℃~100℃。
●兩路及以上測量及控制時，各單元之間相互獨立，互不干擾。
●根據用戶要求可選功能范圍：可設定不同的輸出動作點及回差；可選配輸入或輸出斷線報警；
可選擇不同的安裝方式；可提供未詳盡列出的其他功能的產品。
內置設定不可調系列產品

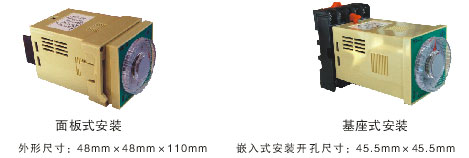

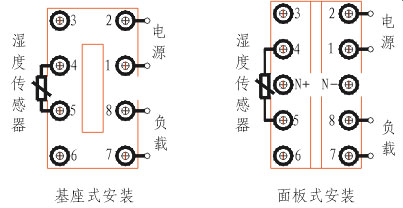

SK1-1A
△ 監測一路濕度傳感器，控制一路加熱器或風機。
△ 當所測濕度≥85%RH時繼電器閉合，負載工作；≤75%RH時繼電器開路。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安裝開孔尺寸：45.5mm×45.5mm
SK1-2A
△ 監測二路濕度傳感器，控制二路加熱器。
△ 當任一路所測濕度≥85%RH時該路繼電器閉合，加熱器工作；≤75%RH時繼電器開路。
△ 外形尺寸：48m路m×48mm×110mm 嵌入式安裝開孔尺寸：45.5mm×45.5mm

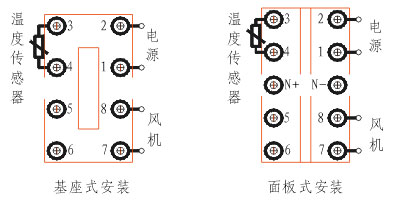

WK1-1AJ
△ 監測一路溫度傳感器，控制一路風機。
△ 當所測溫度≥40℃時繼電器閉合，風機工作；≤25℃時繼電器開路。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安裝開孔尺寸：45.5mm×45.5mm

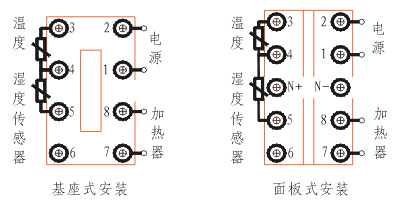

WSK1-1A
△ 監測一路溫度傳感器、一路濕度傳感器，控制一路加熱器。
△ 當所測溫度≤5℃時繼電器閉合，加熱器工作；≥15℃時繼電器開路。
當所測濕度≥85%RH時繼電器閉合，加熱器工作；≤75%RH時繼電器開路。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安裝開孔尺寸：45.5mm×45.5mm

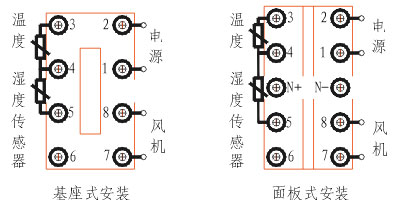

WSK1-1AJ
△ 監測一路溫度傳感器、一路濕度傳感器，控制一路風機。
△ 當所測溫度≥40℃時繼電器閉合，風機工作；≤25℃時繼電器開路。
當所測濕度≥85%RH時繼電器閉合，加熱器工作；≤75%RH時繼電器開路。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安裝開孔尺寸：45.5mm×45.5mm

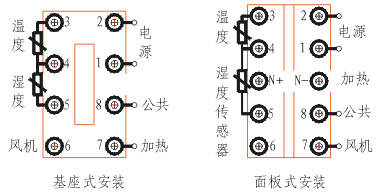

WSK1-1AS
△ 監測一路溫度傳感器、一路濕度傳感器，控制一路加熱器和一路風機。
△ 當所測溫度≥40℃時繼電器閉合，啟動風機工作；≤25℃時風機停止工作。
當所測濕度≥85%RH時繼電器閉合，啟動加熱器工作；≤75%RH時加熱器停止工作。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安裝開孔尺寸：45.5mm×45.5mm
WSK1-2A
△ 監測二路溫度傳感器、二路濕度傳感器，控制二路加熱器。
△ 當所測溫度≤5℃時繼電器閉合，加熱器工作；≥15℃時繼電器開路。
當所測濕度≥85%RH時繼電器閉合，加熱器工作；≤75%RH時繼電器開路。
△ 外形尺寸：48mm×48mm×110mm 嵌入式安裝開孔尺寸：45.5mm×45.5mm

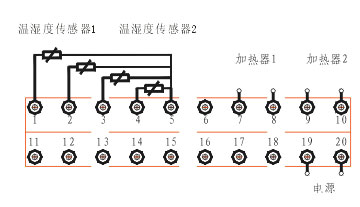

WSK2-2A
△ 同時監測二路溫度傳感器、二路濕度傳感器，控制二路加熱器。
△ 當所測溫度≤5℃或所測濕度≥85%RH時繼電器閉合，對應加熱器工作；當所
測溫度≥15℃或所測濕度≤75%RH時對應繼電器開路。
△ 兩路手動加熱器控制并可選配傳感器斷線報警。
△ 外形尺寸：72mm×72mm×145mm 嵌入式安裝開孔尺寸：67mm×67mm

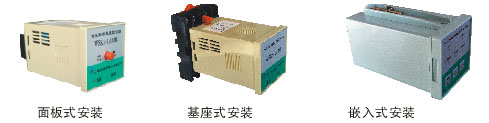

機械設定可調系列產品
WSK1-1B
監測一路溫度、一路濕度傳感器，溫度控制點機械可調，控制一路加熱器。
當所測溫度低于設定值10℃或濕度≥85%RH時繼電器閉合，加熱器工作；當所測溫度高于設定值且濕度≤75%RH時繼電器開路。
WSK1-1BJ
監測一路溫度、一路濕度傳感器，溫度控制點機械可調，控制一路風機。
當所測溫度高于設定值或濕度≥85%RH時繼電器閉合，風機工作；當所
測溫度低于設定值10℃且濕度≤75%RH時繼電器開路。

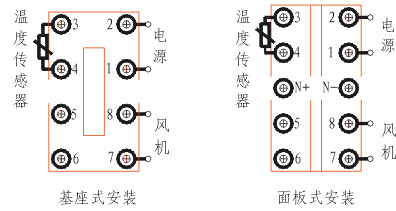

WK1-1BJ
監測一路溫度傳感器，溫度控制點機械可調(0～50℃)，控制一路風機。
當所測溫度高于設定值時繼電器閉合，風機工作；當所測溫度低于設定值10℃時繼電器開路。

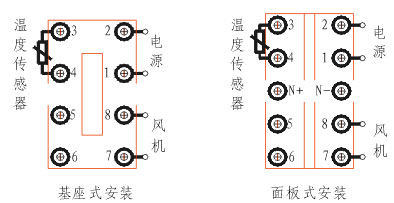

WK1-1BJ（箱變專用溫控）
監測一路溫度傳感器，溫度控制點機械可調(0～100℃)，控制一路風機。
當所測溫度高于設定值時繼電器閉合，風機工作；當所測溫度低于設定值５℃時繼電器開路。
配變壓器測油溫專用金屬傳感器。
WSK1-1C
監測一路溫度、一路濕度傳感器，濕度控制點機械可調，控制一路加熱器。
當所測溫度低于5℃或濕度高于設定值時繼電器閉合，加熱器工作；當所測溫度≥15℃且濕度低于設定值10%RH時繼電器開路。

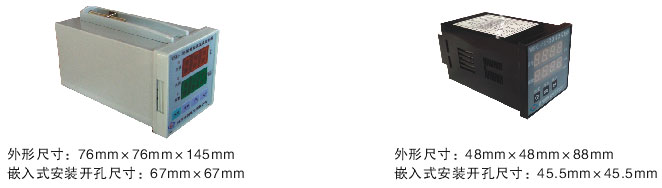

數字顯示及設定系列產品

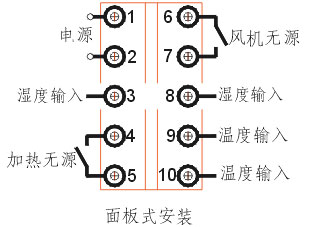

WSK1-1DS
監測一路溫度、一路濕度傳感器，溫、濕度控制點數字可調，控制一路加熱器和一路風機。
當所測濕度高于設定值時控制加熱器工作，當所測濕度低于設定值L%RH時控制加熱器停止；
當所測溫度高于設定值時控制風機工作，當所測溫度低于設定值K℃控制風機停止工作。

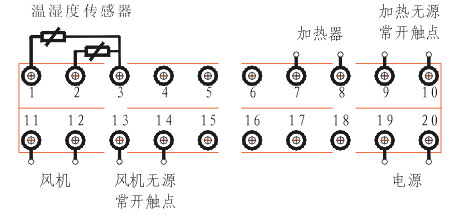

WSK2-1DS
同時監測一路溫度傳感器、一路濕度傳感器，控制一路風機和一路加熱器。
當所測溫度低于加熱器下限設定值或所測濕度高于上限設定值時繼電器閉合，
加熱器工作；當所測溫度高于加熱器上限設定值且所測濕度低于下限設定值時繼電器開路。
當所測溫度高于風機上限設定值時，風機繼電器閉合，風機工作；
當所測溫度低于風機下限設定值時，風機開路。
可手動加熱器，風機控制并可配傳感器或負載斷線報警。

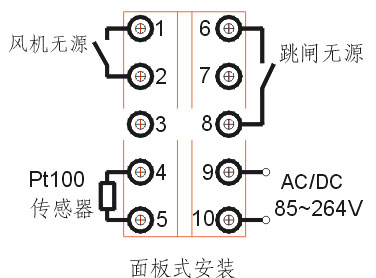

WK1-1DJ(HR-508)型箱變專用數顯溫度控制器
監測一路溫度傳感器，溫度控制點數字可調，控制一路風機無源觸點和一路報警無源觸點輸出。
控制輸出：當所測溫度高于設定值2.5℃時控制風機工作，低于設定值2.5℃時控制風機停止；出廠值設定為變壓器油溫高于55℃時風機動作。
報警輸出：當油溫高于80℃(用戶可設定)時報警輸出繼電器閉合(無源)，接通報警或跳閘信號。
配套用溫 濕度傳感器
產品特點：
我公司配套的高性能溫濕度傳感器均采用原裝進口品牌元器件制造，具有可靠而
穩定的工作性能。能夠保證足夠的精度、靈敏度和較快的響應速度。
外形及安裝尺寸：
傳感器外形尺寸 65mm×45mm×29mm，卡軌式安裝(35mm安裝梁)，也可用兩只
直徑為３mm、間距為37.5mm的螺栓固定。

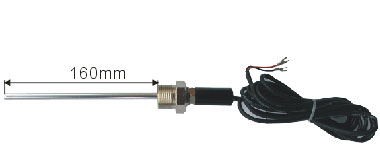

歐變專用傳感器外形尺寸：直徑7mm×桿長160mm，配套金屬螺帽直徑27mm。
|
