產品概述：

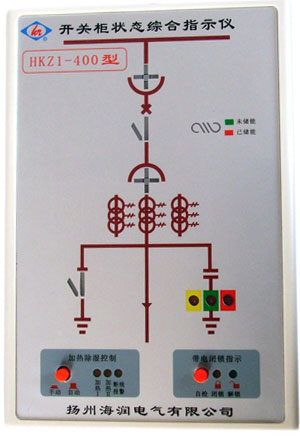

HKZ1系列開關狀態綜合指示儀是根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、
智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、
高壓帶電指示、高壓帶電閉鎖以及自動（手動）加熱除濕控制、溫度控制、加熱器故障指示等多功能于一
體，這些指示功能可分可合，用戶可根據需要選擇，只要指定不同的訂貨型號并提供一次方案圖即可。該
產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關
狀態的指示功能和安全性能。
HKZ1 系列開關狀態綜合指示儀的應用，可取代現有分散布置的一次回路模擬指示牌、電磁式開關狀
態指示器、接地指示器、帶電(閉鎖)指示器、自動（手動）溫濕度控制器、加熱器故障監測器等多種控制、
指示裝置。HKZ1系列產品采用SMD貼片工藝制作，為超薄型結構，裝入深度僅22mm左右，且為插拔式端
子從側面接線，保證不會碰到中門內的斷路器。產品采用模塊化電源供電，輸入電壓范圍寬量程且交直流
通用，極大地提高了產品的可靠性。
HKZ1系列開關狀態綜合指示儀主要部件均采用進口高性能元件及先進的整機電路設計，產品性能穩定
可靠，提高電網運行的安全性。該產品已得到各電力設計院、電廠、供電部門及許多著名的成套設備生產廠
家的廣泛應用與認可。

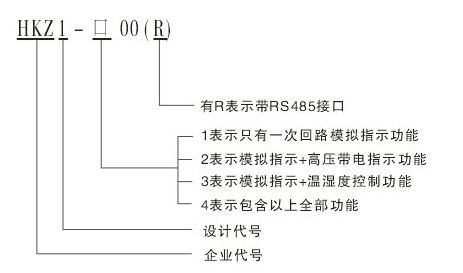

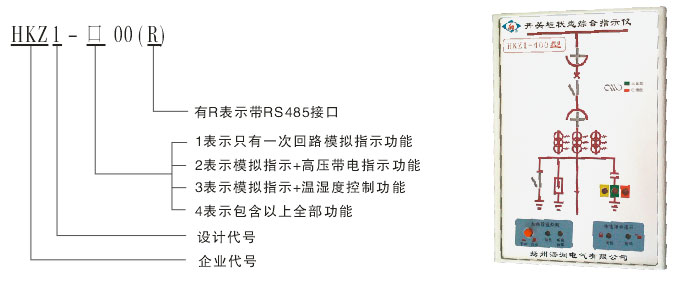

產品型號及含義：
技術參數及使用特性：
1、使用環境：-10℃～50℃ ，≤95%RH 存貯環境：-40℃～80℃ ， ≤95%RH
2、耐電強度：外殼與端子間 ≥AC 2000V/1min 絕緣性能：外殼與端子間 ≥100MΩ
3、模擬指示部分
工作電源：AC/DC 85~264V
工作電流：≤30mA
4、斷路器狀態指示：斷路器分、合閘，無源觸點輸入
斷路器合閘時，合閘觸點閉合，“ V ”形紅色垂直模擬條發光
斷路器分閘時，分閘觸點閉合，“ V ”形綠色模擬條發光
5、斷路器位置指示：無源觸點輸入
工作位置觸點閉合時，“十”形紅色垂直模擬條發光，指示斷路器處于工作位置
試驗位置觸點閉合時，“十”形綠色水平模擬條發光，指示斷路器處于試驗位置
斷電時，“十”形紅、綠發光條均不亮指示斷電狀態
6、接地閘刀位置指示：無源觸點輸入閉合，“ V ”形紅色垂直模擬條亮，表示接地合閘無源觸點輸入斷開，“ V ”形綠色模擬條亮，表示接地?cái)嚅_(kāi)
7、彈簧儲能指示：無源觸點輸入斷開，綠色彈簧符號亮，表示未儲能無源觸點輸入閉合，紅色彈簧符號亮，表示已儲能
＊注： ① 以上接點信號均來自于斷路器的輔助接點，接地閘刀可用行程開關觸點；
② 失電狀態所有的發光指示均不亮。
＊ 高壓帶電指示部分
LED 啟輝電壓（kV）：額定相電壓×0.15~0.65
強制閉鎖啟控電壓（kV）：額定相電壓×0.65
＊ 閉鎖繼電器動作規律
工作電源時：輸出接點斷開（閉鎖）
有工作電源時：高壓任一相帶電，輸出接點斷開（閉鎖）
有工作電源時：高壓三相都不帶電時，輸出接點閉合（解鎖）
＊ 加熱除濕控制部分（訂貨時由用戶選擇）
加熱器電源：AC220V
濕度傳感器：1路或2路
控制方式：任何一路傳感器感濕，所控制的對應加熱器起動，對應加熱指示燈點亮
除濕控制：濕度≥85%RH將形成凝露時加熱投入
濕度 ≤ 75%RH，凝露解除時加熱退出，加熱指示燈滅
加熱輸出繼電器觸點容量：AC220V/5A（每一路）
＊ 溫度控制部分（訂貨時應注明低溫加熱或高溫排風，控溫范圍在訂貨時可由用戶選擇，不指定時按下列指標供貨）
低溫加熱：≤5℃時，啟動加熱；≥15℃時，停止加熱
高溫排風：≥40℃時，啟動排風；≤35℃時，停止排風
＊ 斷線報警
任何一路加熱器發生斷線，不能正常加熱時，報警指示燈亮，報警輸出接點閉合。
（判斷哪一路加熱器故障時，只需將加熱器斷開一次，用萬用表量其阻值呈開路狀態，立即可知故障所在）
＊ 自檢功能(選配)
按下自檢按鈕，三相帶電顯示燈全亮，表明帶電顯示回路完好，同時解鎖燈滅，閉鎖燈亮，產品處于強
制閉鎖狀態。

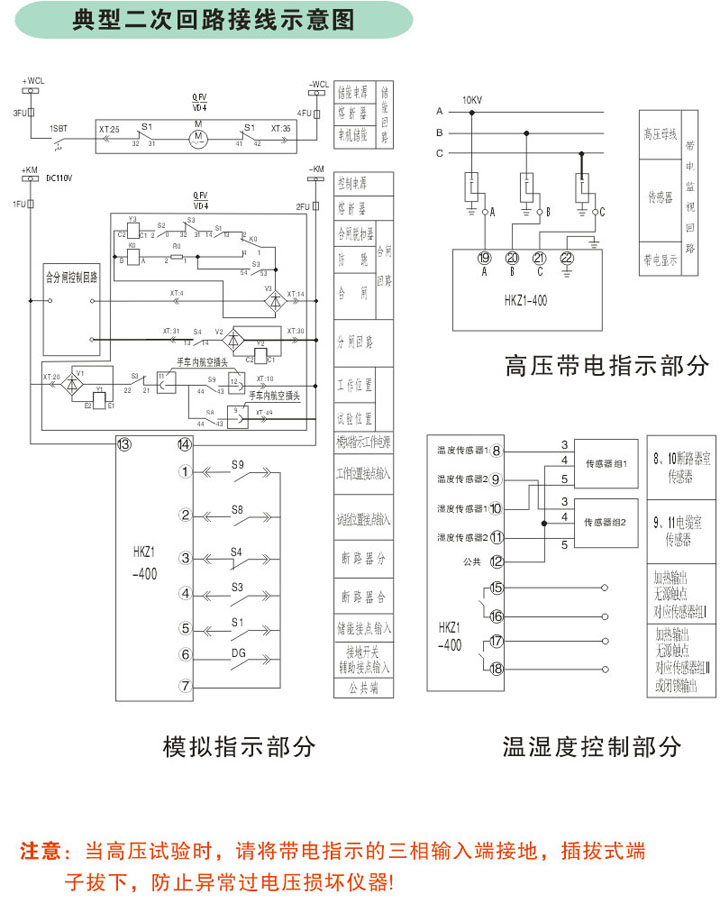

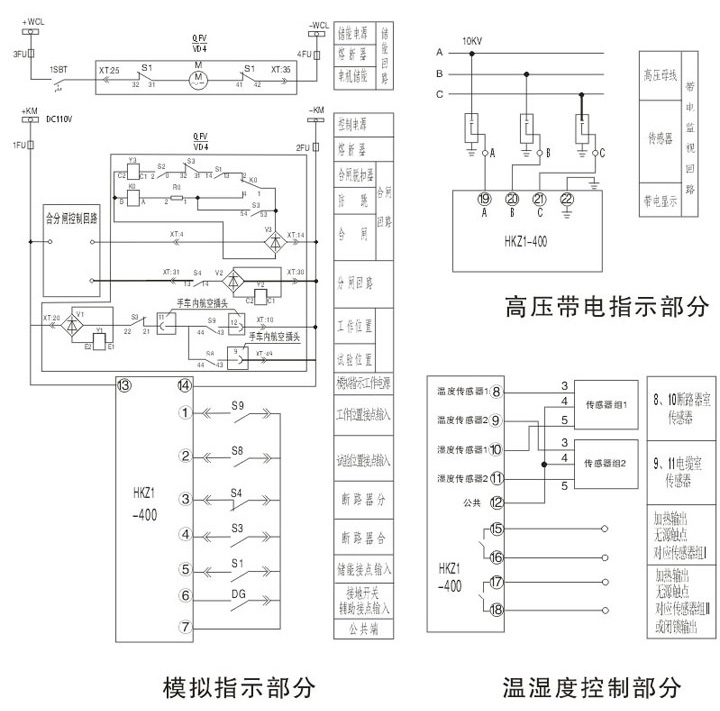

典型二次回路接線示意圖：
注意：
當高壓試驗時，請將帶電指示的三相輸入端接地，插拔式端子拔下，防止異常過電壓損壞儀器！

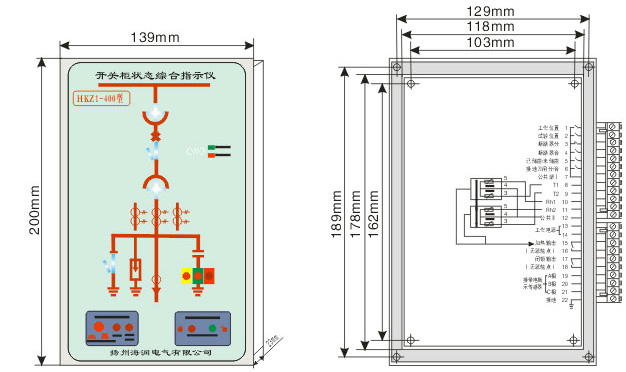

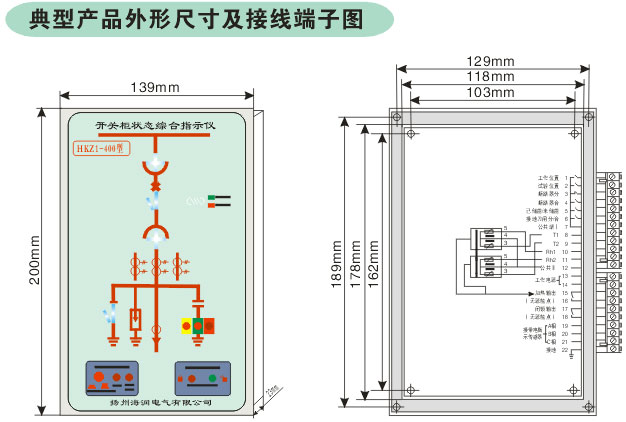

典型產品外形尺寸及接線端子圖：

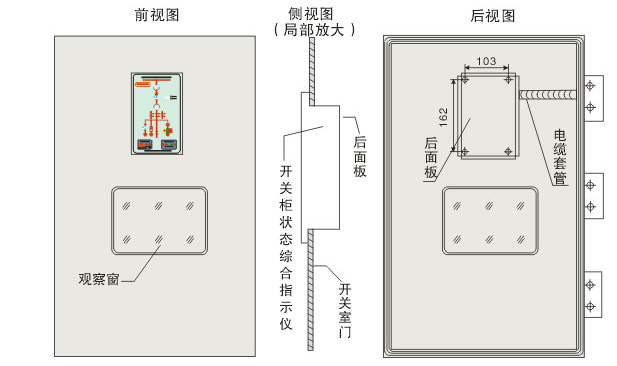

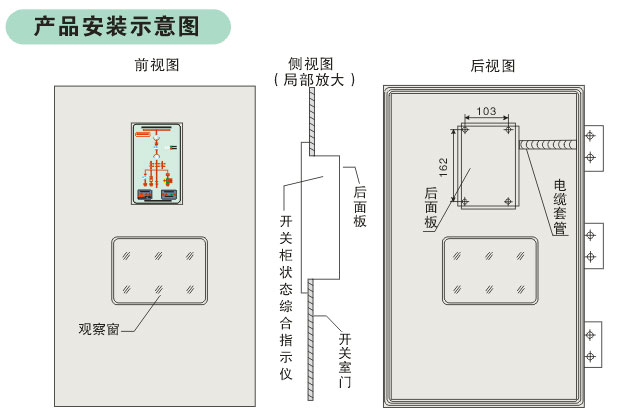

產品安裝示意圖：
|
