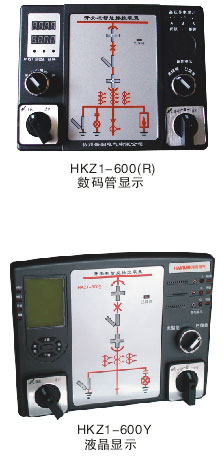

HKZ1-600(R)數碼管顯示                                             HKZ1-600Y液晶顯示

主要功能：

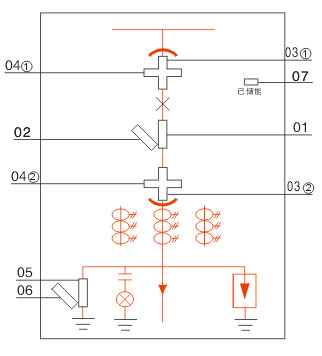

1、斷路器狀態顯示
斷路器合閘且分閘回路完好時，紅色01模擬條發光；
斷路器分閘并且合閘回路完好時，綠色02模擬條發光；
2、手車位置指示
無源觸點輸入，工作位置觸點閉合時，紅色03①、03②垂直模擬條發光，顯示斷路器位于工作位
置。試驗位置觸點閉合時，綠色04①、04②水平模擬條發光，顯示斷路器位于試驗位置。手車位于試
驗位置與工作位置之間時，發光條03①、03②和04①、04②同時閃爍。手車移出開關柜時，紅色03①、
03②和綠色04①、04②發光條均不發光，表示手車已斷電。
3、接地開關位置顯示
無源觸點輸入閉合，紅色05垂直模擬條發光，顯示接地開關合閘。無源接點輸入斷開，綠色06水平
模擬條發光，顯示接地開關分閘。
4、彈簧儲能顯示
無源觸點閉合，黃色07指示發光，表示斷路器已儲能
無源觸點斷開，黃色07指示燈滅，表示斷路器未儲能。
5、帶電顯示及閉鎖功能
LED啟輝電壓(kV)：額定相電壓×0.15~0.65
閉鎖啟控電壓(kV)：額定相電壓×0.65
當三相均不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。
6、自動加熱除濕控制
可帶1~2路溫濕度傳感器及輸出接點，并且用戶可根據需要在出廠時設定加熱/除濕/排風輸出的上下
限。當環境濕度大于上限值或其溫度低于下限值時，啟動加熱，濕度小于下限值和溫度大于上限值時，
停止加熱；當環境溫度≥45℃時，無條件停止加熱，防止過熱損傷；過熱指示燈亮。
7、智能語音防誤提示功能
當斷路器在合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?BR>當接地開關在合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。
斷路器在合閘狀態、接地開關在合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分
斷路器、請分接地開關”。
當柜體主回路送電時，語音提示“本柜主回路已帶電”。
８、分合閘功能
裝置面板上設有分閘/合閘轉換開關(或按鈕)、遠方/就地轉換開關、儲能開關等操作開關，方便用戶
操作。
９、溫濕度顯示
裝置面板左上方為溫濕度數字顯示部分，為雙排數碼管顯示，上下分別顯示溫度和濕度值，對于
雙路溫濕度顯示及控制的產品，則分時顯示A、B路的溫度和濕度值。
10、通訊功能（選配）
開關柜智能操控裝置終端通訊采用RS485總線通訊方式，波特率為4800BPS。
傳輸格式：8個數據位，一個起始位，一個停止位，無校驗位。
無奇偶校驗。

通訊幀格式如下：
　①查詢命令
　　FF　03  XX   YY
    FF--終端地址(01-32，00為廣播地址)
　　03　　對應終端回報終端狀態
　　XX   １~9字節校驗低位　　YY  1~9字節校驗高位　　　　　　　　
  ②查詢應答
　FF  03　DATA1,DATA2,DATA3,DATA4,DATA5,DATA6   XX  YY
  DATA1 溫度A數據，DATA2濕度A數據，DATA３溫度B數據，DATA４濕度B數據，
  DATA５,DATA6輸入輸出工作狀態，XX校驗低位，YY校驗高位�！�
  ③設置地址命令
　00　BZ　XX　YY　　設置地址
　0Z為設置的新地址,當設置地址大于0F時自動進位。


液晶智能操控裝置新功能：

1、自動加熱除濕控制及溫濕度液晶數字顯示功能
　 可帶1~2路溫濕度傳感器及輸出接點，可顯示現場的溫濕度數值，并且用戶可根據需要自行設置加熱/除濕/排風輸出的上下限。當環境濕度大于上限值或其溫度低于下限值時，啟動加熱，濕度小于下限值或溫度大于上限值時，停止加熱；當環境溫度≥45℃時，無條件停止加熱，防止過熱損傷；當任一路加熱器斷線時，斷線報警燈亮。
2、人體感應探頭
　  當有人站在柜前停留時（時間可調），自動啟動柜內照明、送電時帶有語音提示。
3、驗電
　  用于確認該相是否帶電，將驗電頭插入驗電孔，如驗電指示燈亮則表示該相帶電。

注意：
    當高壓試驗時，請將帶電指示的三相輸入端接地，插拔式端子拔下，防止異常過電壓損壞儀器！

產品外形尺寸及接線端子圖：

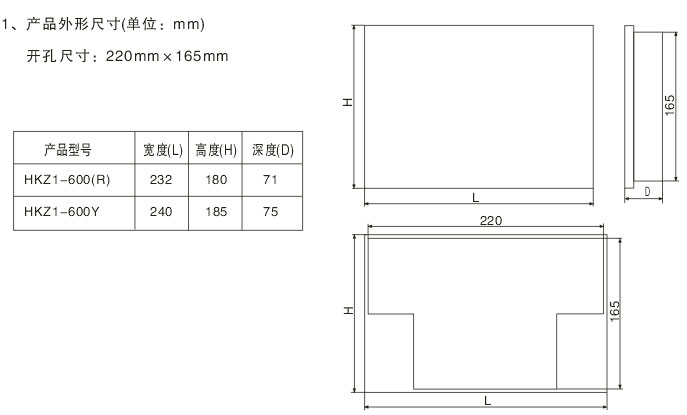

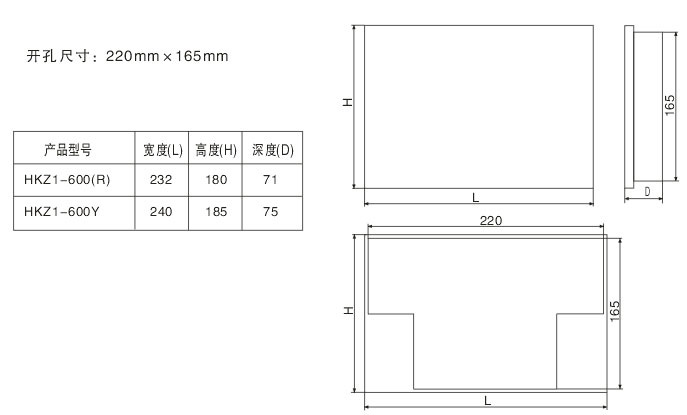

1、產品外形尺寸

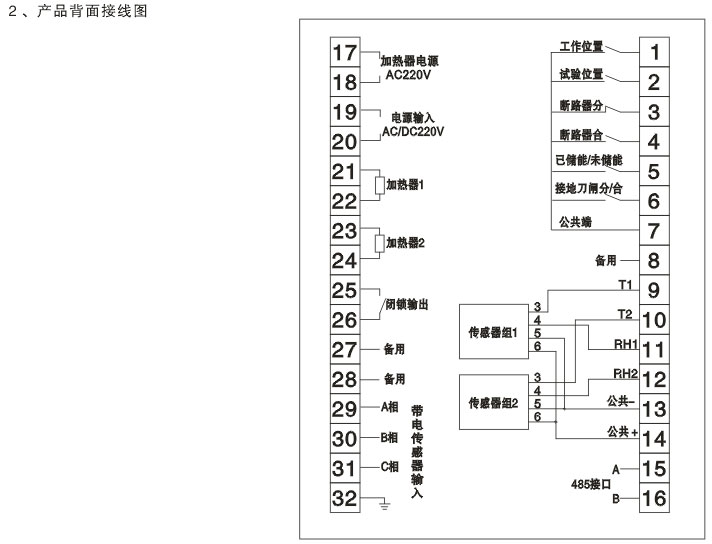

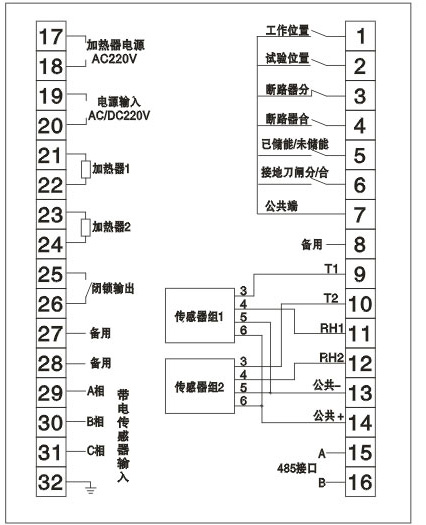

2、產品背面接線圖
