產品概述：
HRD18系列安裝式數顯電表是一種經濟型的數字式儀表，主要用于對電氣線路中的交/直流電流、電壓或頻率進行實時測量與指示，也可與各種具有線性模擬信號輸出的電量、非電量變送器配合使用指示出其一次回路中的電量或非電量值，具有測量精度高、穩定性好、讀數直觀、抗干擾能力強、價格便宜等特點，是原指針式儀表的理想換代產品。

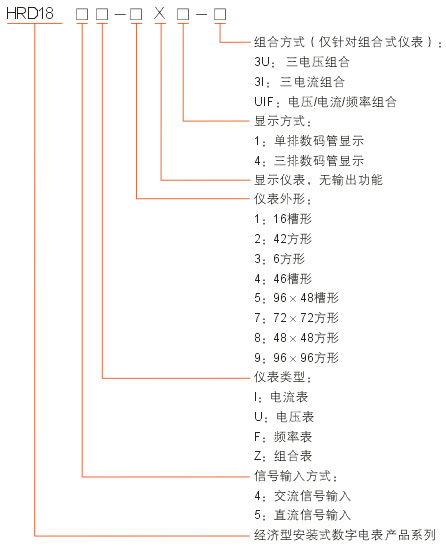

型號的組成及其代表意義：
技術參數
4.1 測量范圍：
4.1.1 交流電壓表測量范圍：AC0～660V(直接測量)、AC1kV～1999kV(外附裝置)
4.1.2 直流電壓表測量范圍：DC0～1000V(直接測量)、DC1kV～1999kV(外附裝置)
4.1.3 交流電流表測量范圍：AC0～5A(直接測量)、AC10A～1999kA(外附裝置)
4.1.4 直流電流表測量范圍：DC0～5A(直接測量)、DC10A～1999kA(外附裝置)
4.1.5 頻率表測量范圍：30.0～999Hz
4.2 測量準確度：±0.5%FS±2個字
4.3 顯示方式： 三位半LED數碼管顯示
4.4 顯示分辨力：末位數一個字
4.5 采樣速率：2.5次/s
4.6 過載：持續1.2倍
4.7 輸入回路功耗：電壓＜1VA、電流＜0.5VA
4.8 輔助電源：AC110/220/380V±10%(可選) 可定制24V、36V、48V、72V
4.9 輔助電源功耗：＜3VA(組合表＜5VA)
4.10 溢出指示：最高位顯示1或-1，其余位消隱
4.11 直流表極性指示：負信號自動顯示“-”號，正信號不顯示
4.12 工作環境：溫度0℃～50℃，濕度≤85%RH的無腐蝕性場合
外形及安裝開孔尺寸：
除48×48方形儀表安裝總長由100mm改為70mm外，其它尺寸均與HRD19系列儀表完全一致。

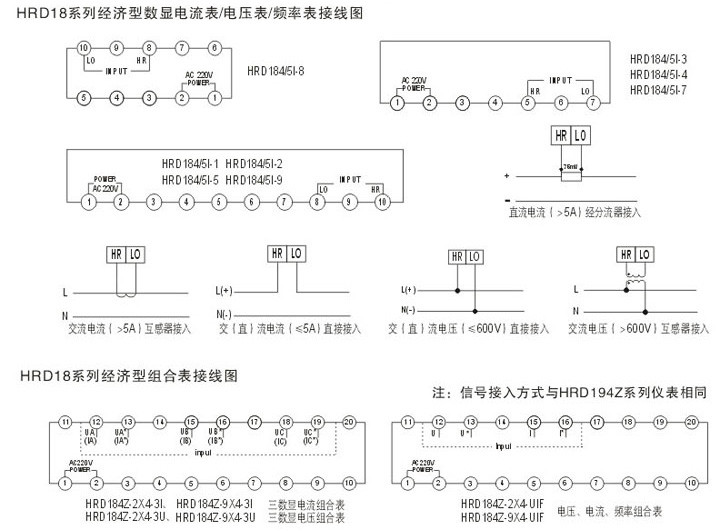

接線說明:
（如與儀表殼體上接線圖不一致，請以儀表殼體上接線圖為準）
|
