產品功能：
電磁線圈在電力系統中應用非常廣泛，由于電磁線圈斷開電源時會產生反向電動勢，特別是大電流的電磁線圈，產生的反向電動勢電壓很高，可達數百伏到數千伏，導致絕緣擊穿線圈燒毀。另外，有一些大電流的電磁線圈要求體積小，功率大，通電時間較短的特點，由于某些原因或故障等不能即時斷開電源電路，引起電磁線圈通電約 5-6 秒后就會燒壞線圈，因此需要更換新線圈或者增加保護設備使它不會燒壞。
XQB-X 型電磁線圈保護器的主要功能是保護電磁線圈不會高電壓擊穿、有效地減弱或消除觸點拉弧現象或大大減弱觸點打火能量，并且還具有自動限時帶電時間，防止電器設備在開合時，線圈長時間帶電則使線圈嚴重發熱燒毀事故的發生，確保了電器設備的正常開合，從而提高了電器設備開合時，正確動作的可靠性。
技術指標：
*型 號：HR-XQB *功 能：吸收反向電動勢自動限時保護
*工作電壓：DC100 ∽ DC240 V 高抗干擾滿足IEC-61000-4 標準
*觸點電流：220V 5A 110V 10A *限時時間：2 秒斷開電源
*耐 壓：2KV 50KV 1min （用戶可選定時間）
工作 *溫度：-25 ℃— 70 ℃ *抗震性：10-50-10HZ 5g 3min
環境 *濕度：<95%RH *外形尺寸 (mm)：65×80×48
*重 量 (kg)：0.40 *使用壽命：5000 次
*可靠安全性：符合 IEC834-1 要求

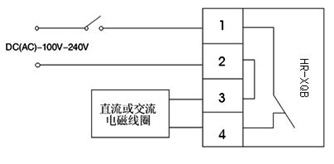

產品端子接線圖：

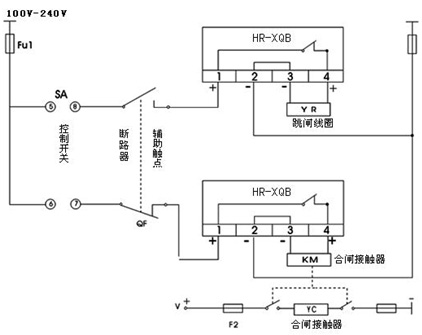

產品與高壓斷路器接線示意圖：

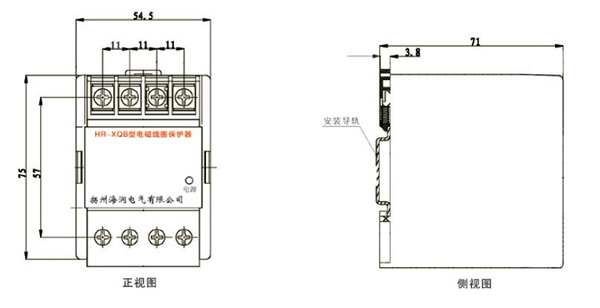

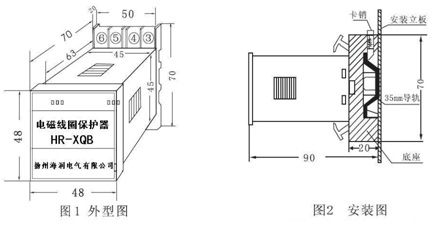

產品外形尺寸圖：
|
