產品概述
HRWB-200系列微機保護裝置是我公司專門為35kV 及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT等一次設備提供完善的保護功能。產品大氣美觀、保護功能完善，安裝簡便，操作簡單，投入市場以來深受廣大用戶好評。
主要技術參數
工作電源： AC/DC85~265V
額定電壓： 100V（線電壓）
額定電流： 5A或1A（訂貨時注明）
開關量輸入： 10路有源，工作電壓AC/DC110V或220V通用
開出接點： 5路無源干接點
通訊接口： RS485通訊，MODBUS協議
工作環境條件
正常溫度： -10℃～+55℃
相對濕度： ≦95%RH，無凝露
大氣壓力： 80Kpa～110Kpa
其他條件：裝置周?chē)目諝庵胁粦?yīng)含有帶酸、堿腐蝕或爆炸性物質，且具有防雷、雨、雪措施
試驗的標準大氣條件：溫度+15℃~+35℃，濕度45%RH~75%RH，氣壓86~106kPa
功能特點
● 采用高性能32位數字信號處理器（DSP），提供強大的運算處理能力，電路設計精潔，配備工業級元件，保障裝置穩定可靠運行。
● 特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。開關量輸入、繼電器輸出可編程。
● 高速、高精度交流信號測量，采樣頻率達1600Hz。在毫秒級完成多個交流信號FFT計算。取樣數值有數字化校正，并能有效抑制噪聲與偏移。
● 強大的矢量化計算方法，可得到多種派生交流信號特征，包括正、負、零序，相-線變換，角度，阻抗，功率等。
● 能夠連續記錄 64 次事件，具有故障時間、類型、峰值的保護動作全事件記錄。
● 采用圖形液晶顯示屏（128x64），圖形、圖標和全中文顯示。
● 主要信號回路配有電磁干擾吸收元件，可滿足惡劣電磁環境下的工作環境。
● 增強的MODBUS通信接口，除正常數據之外，還可傳輸實時波形、矢量數據等。
● 完善的自檢功能，包括整定參數，記錄，操作回路，電流、電壓回路等異常監視。
● 全封閉薄型金屬機箱，防水、防塵，并具有很強的抗靜電、電磁干擾能力；即可分布式就地安裝在開關柜上，也可集中組屏。
● 表面貼裝工藝，重要器件（如電源模塊、互感器、繼電器、液晶顯示器、接線端子等）
均采用國內外知名企業的成熟產品，保證裝置平均無故障時間大于100,000 小時。
產品功能配置表：
|
功能項目 |
KZB-301綜合型 |
|
配置 |
開關量輸入 |
10路有源 |
|
繼電器輸出 |
5路干接點 |
|
交流電流輸入 |
4路 |
|
交流電壓輸入 |
4路 |
|
保護 |
電流速斷保護 |
n |
|
限時速斷保護 |
n |
|
過電流保護 |
n |
|
一般反時限過電流保護 |
n |
|
過負荷保護 |
n |
|
零序電流保護 |
n |
|
負序電流保護 |
n |
|
低電壓 |
n |
|
過壓保護 |
n |
|
欠壓保護 |
n |
|
零序電壓保護 |
n |
|
負序電壓保護 |
n |
|
重合閘保護 |
n |
|
后加速保護 |
n |
|
備自投保護 |
n |
|
電動機啟動過電流保護 |
n |
|
過熱保護 |
n |
|
啟動時間過長保護 |
n |
|
非電量保護（4路） |
n |
|
監視 |
開關量監視 |
n |
|
異常告警：CT斷線 |
n |
|
異常告警：PT斷線 |
n |
|
異常告警：裝置失電 |
n |
|
異常告警：控制回路斷線 |
n |
|
事件記錄 |
n |
|
故障錄波 |
|
|
控制 |
防跳電路 |
|
|
通信 |
通信（標配RS485） |
n |

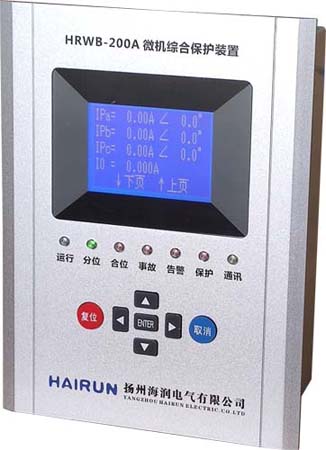

產品外觀及開孔尺寸：

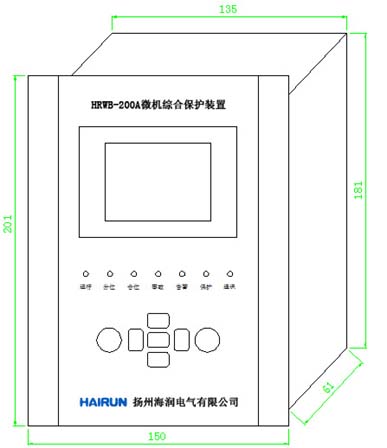

外觀及尺寸：201mm（H）/150mm（W）/ 88mm（D）（厚度含面板，含接線端子）

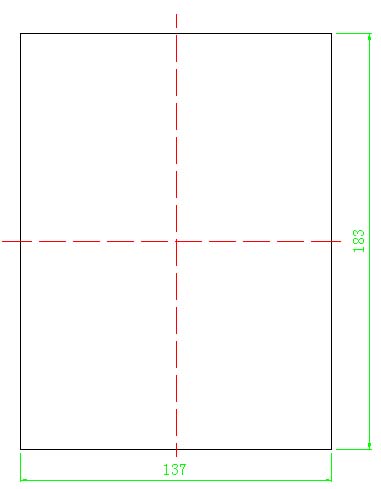

開孔尺寸圖（137mmX183mm）
