使用操作說明

1按鍵定義

1.1 設定鍵：

a) 在正常顯示狀態下，按設定鍵3秒鐘，進入?yún)?shù)設定狀態；

b) 在設定狀態時，按一次設定鍵，存儲參數的新設定值并顯示下一個參數。

1.2增加鍵：

在正常顯示狀態下，為風機手動啟動/停止鍵；按一下啟動風機，再按一下，風機停止；在參數設定狀態下，增加設定參數的數值。

1.3 減少鍵：

在正常顯示狀態下，為加熱器手動啟動/停止鍵；按一下啟動加熱器，再按一下，加熱器停止；在參數設定狀態下，減少設定參數的數值。

1.4記錄鍵:

在正常顯示狀態下，按“記錄”鍵，上排數碼管顯示歷史最高油頂層溫度值，下排顯示字符J ==，同時“記錄”指示燈亮；長按“記錄”鍵3S可消除歷史最高油頂層溫度值。在記錄顯示狀態下，按“設定”鍵即可返回正常顯示狀態。

按鍵操作過程中如超過10S鐘無任何按鍵操作，溫控器自動返回正常顯示狀態。

2操作方法

2.1上電自檢

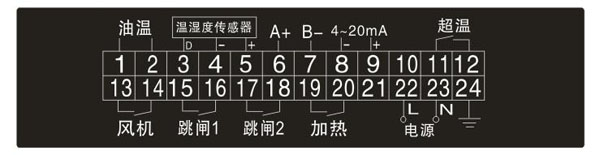

a)  按儀表的端子接線圖連接好電源、輸入、負載輸出等接線。

b)  仔細檢查儀表的接線，正確無誤后方可打開電源。

c)  儀表接通電源后，電源燈亮，進入初始自檢狀態：每一位數碼管循環顯示一遍，并顯示hr1.8(軟件版本號)2秒，然后進入測量狀態，按照儀表內部預設的參數進入工作狀態。

d)  進入正常工作狀態后，上排數碼管顯示當前變壓器頂層油溫測量溫度值，下排數碼管循環顯示箱變內空間的溫濕度值（第一位數碼管顯示T表示溫度值；第一位數碼管顯示H表示濕度值）。

2.2參數值的設定:

按設定鍵不放，3秒后儀表進入?yún)?shù)設置狀態，參數符號在上部顯示窗口顯示，參數數值在下顯示窗口顯示。這時可以通過增加鍵、減少鍵對參數值進行修改，也可以按設定鍵存儲此參數并進行下一個參數的設置，最后回到正常工作狀態。

具體參數符號定義見下表：

參數符號	參數定義	注釋
T11	風機停止油溫下限	頂層油溫度，出廠值50℃
T12	風機啟動油溫上限	頂層油溫度，出廠值55℃
T13	超溫報警值	頂層油溫度，出廠值80℃，當溫度超過此設定值時，溫控器發出聲光報警
T14	超溫跳閘值	頂層油溫度，出廠值95℃，當溫度超過此設定值時，超溫跳閘觸繼電器動作，觸點閉合
T21	加熱器工作室溫下限	箱變內空間溫度，設置加熱動作溫度的下限值，出廠值5℃
T22	加熱器停止室溫上限	箱變內空間溫度，設置加熱動作溫度的上限值，出廠值15℃
T23	風機停止室溫下限	設置風機動作室溫下限值，出廠值35℃
T24	風機啟動室溫上限	設置風機動作室溫上限值，出廠值40℃
HL	加熱器停止?jié)穸认孪?SPAN lang=EN-US>	設置加熱動作濕度的下限值，出廠值75%RH
HH	加熱器工作濕度上限	設置加熱動作濕度的上限值，出廠值85%RH

Addr

本機通訊地址

設置本機通訊地址(1～128)
