裝置技術參數
|
技術參數 |
技術指標 |
|
使用環境 |
環境溫度 |
-10℃～+55℃（正常工作） |
|
環境濕度 |
≤95% |
|
大氣壓力 |
80～110KPa |
|
海拔高度 |
≤2500米 |
|
工作電源 |
電 源 |
AC85～265V/DC110～370V |
|
功 耗 |
≤10W |
|
隔離耐壓 |
2KV |
|
電源跌落 |
200ms |
|
絕緣性能
|
抗電強度 |
外殼與端子之間大于AC2000V |
|
絕緣性能 |
外殼與端子之間大于100ΜΩ |
|
抗 震 性 |
10～55～10Hz 2g 1min |
|
抗 干 擾 |
符合GB/T17626.8-1998標準 |
|
環境溫濕度測量 |
溫度測量范圍 |
0℃～+70℃，±1℃ |
|
濕度測量范圍 |
0～99%RH，±5%RH |
|
電氣接點在線測溫 |
溫度測量范圍 |
-25℃～+200℃，±1℃ |
|
管理無線傳感器數量 |
≤21只 |
|
通訊方式 |
通訊接口 |
RS485接口 |
|
通訊協議 |
Modbus協議 |
|
波特率 |
1200bps,2400 bps,4800 bps,9600 bps |
|
數據格式 |
8個數據位、1個停止位、無校驗 |
|
數據保存時間 |
響應時間 |
≤4s |
|
保存時間 |
≥10年 |
|

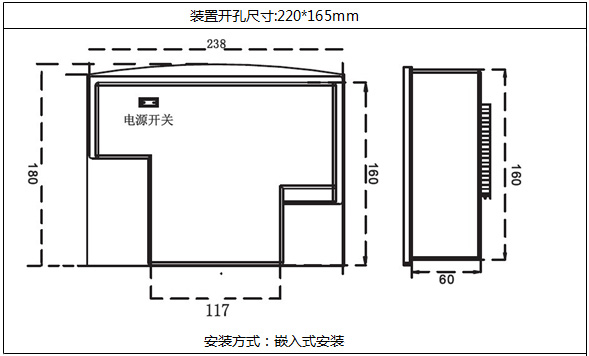

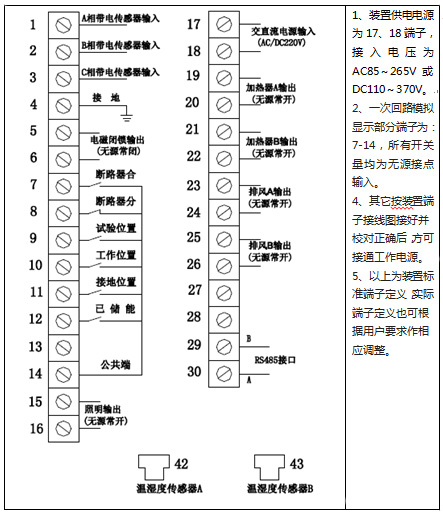

安裝方式 |
嵌入式安裝 |
無線溫度傳感器技術參數
|
溫度測量范圍 |
-25～+200℃ |
|
測量分辨率 |
0.1℃ |
|
測量精度 |
±1℃（0~75℃）,±2℃（-25~200℃） |
|
溫度采樣頻率 |
默認1分鐘 |
|
無線頻率 |
2.4GHz |
|
射頻標準 |
IEEE802.15.4 |
|
無線傳輸距離 |
≤10米/2.4GHz |
|
電池使用壽命 |
8年/2.4GHz |
|
表帶材料 |
耐高溫硅膠 |
|
安裝方式 |
捆綁式 |
|
外形尺寸 |
主體尺寸：38mm*35mm*24mm，表帶總長：385mm |
|
適用安裝部位 |
電纜搭接處、母排連接處、上下觸頭、隔離刀閘等部位 |

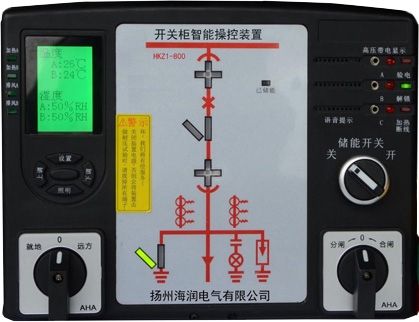

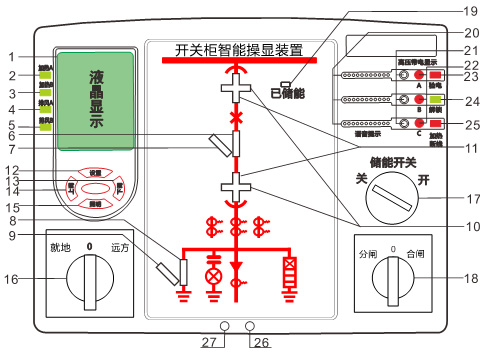

裝置面板功能圖：
開關柜狀態模擬顯示
⑴斷路器分、合閘指示：
斷路器合閘時，紅色模擬條 6 發光
斷路器分閘時，綠色模擬條 7 發光
⑵手車工作位置和試驗位置：
手車位于工作位置時，紅色模擬條 11 發光
手車位于實驗位置時，綠色模擬條 10 發光
(注:手車處于工作位置和實驗位置之間時，指示燈均為不發光)
⑶接地刀指示：
當接地刀處于分閘狀態時,綠色模擬條 9 發光
當接地刀處于合閘狀態時,紅色模擬條 8 發光
⑷儲能：
當已儲能時,儲能指示燈 19 發光
當未儲能時,儲能指示燈 19 不發光
⑴當接地刀處于分閘狀態、斷路器處于合閘狀態，誤將手車從試驗位置推至
工作位置時，防誤語音提示“請分斷路器”同時模擬條10、11、7、8、9閃爍。
⑵當接地刀處于合閘狀態、斷路器處于分閘狀態，誤將手車從試驗位置推至工作位置時，防誤語音提示＂請分接地刀＂，同時模擬條10、11、6、7、9閃爍。
⑶當接地刀處于合閘狀態、斷路器(負荷開關、接觸器)處于合閘狀態，誤將手車從試驗位置推至工作位置時，防誤語音提示“請分斷路器，請分接地刀”，同時模擬條10、11、7、9閃爍。
注：三條語音提示內容主要針對手車式斷路器柜。
HKZ1-800開關柜智能操控裝置可按客戶實際需求配置最多不超過三只轉換開關，也可根據客戶實際需要改為相應的按鈕，可實現以下操作：
1）分合閘操作；2）儲能操作；3）遠方/就地操作；4）照明操作。
出廠默認：溫度上限 +15℃，下限 +5℃；
濕度上限85%RH， 下限75%RH；
排風上限+40℃， 下限+30℃；
加熱啟動：當傳感器測得的環境溫度低于設定的溫度下限
值，或者測得的濕度值大于設定的濕度上限值時啟動加熱。
加熱停止：
a)當傳感器測得的環境溫度高于設定的溫度上限值或測得
的濕度低于設定的濕度下限值時，停止加熱；
b)當傳感器測得的環境溫度超過+40℃時無條件停止加熱，
防止過熱損傷。
排風啟動：當傳感器測得的環境溫度高于設定排風上限時，
啟動排風，低于排風下限時，停止排風。
LED啟輝電壓（kV）：額定相電壓×(0.15-0.65)
閉鎖啟控電壓（kV）：額定相電壓×0.65
當三相高壓同時不帶電的狀態下，閉鎖觸點輸出閉合，同時解鎖指示的紅燈
亮。否則閉鎖有效，同時啟動閉鎖無源觸點輸出。
注：接入電容式高壓帶電傳感器（其輸出短路電流不低于220μA±10%）。
裝置可以同時測量多路電氣接點溫度，當測量溫度大于告警值時，裝置輸出告警信號。每臺操顯裝置標配3~9點測溫(最大可以接收21個測量點溫度)。

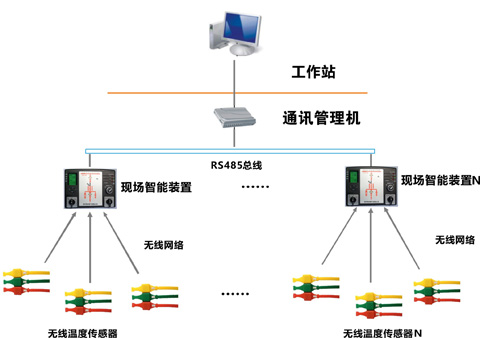

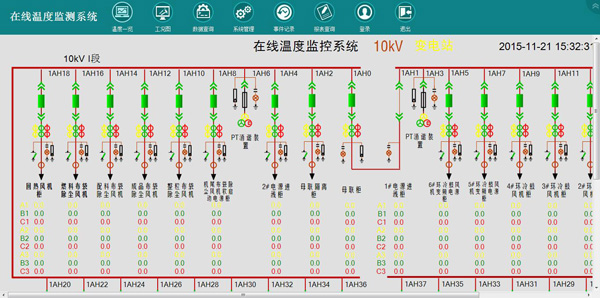

電氣接點在線測溫系統由開關柜智能操控裝置、接點測溫傳感器、測溫接收模塊（已組裝在操控裝置里）以及臺管理軟件（非標配）組成。以下是典型的測溫系統結構圖：
