產品概述：

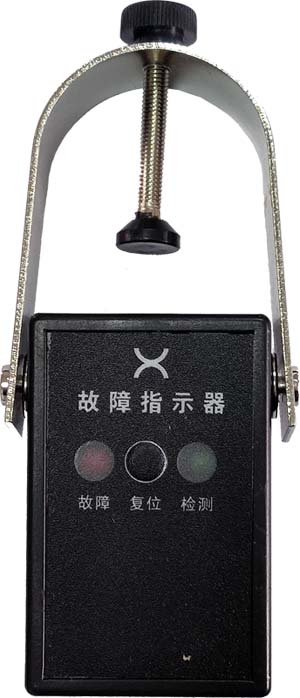

EKL-2故障指示器（以下簡稱指示器）是最新開發的高科技產品，適用于電纜分接箱、環網開關柜等電纜短路故障的檢測和指示。指示器內嵌先進的微型芯片，具有智能化、低功耗等優點。指示器面上1只開關、2只指示燈，其中透明的為光敏開關，綠色燈為正常狀態指示，紅色燈為故障狀態指示。
指示器的光敏開關每次觸發（由不受光到受光狀態），指示燈都會指示狀態。線路處于正常狀態，指示器經過自檢查，綠燈閃爍約30秒后自動停止。線路有短路故障發生時，指示器檢測該短路電流并進行運算處理，記憶故障狀態。在自動復位時間內，紅燈閃爍約3分鐘后自動停止，在自動復位時間外，指示器自動復位，清除故障記錄。
技術參數：
短路動作電流： ≥800A（誤差±10%，可根據需求調整）
短路動作響應時間：0.02S≤T≤4S
工作環境溫度：-40℃≤d≤+85℃
工作電源：內置2000mAh鋰電池一節，使用壽命5年，電壓3V
自動復位時間：12小時（可選，用戶可在訂貨時確定）
卡線范圍：電纜直徑（帶外皮）≤Ø35mm
安裝
安裝之前請確認指示器能否正常工作
使用前請撕掉指示器光敏開關上的黑膠布，暴露在光線中，綠燈閃爍大約30秒后停止為正常狀態。當暫時不使用該指示器，需要拆卸下來時，請用黑膠布蓋住光敏開關后儲藏。
從指示器上取下“U”型卡具，把指示器安放在電線上，讓指示器的“V”槽咬合電纜。指示器上的有指示燈的面板朝向容易觀測的方向。把“U”型卡具安放回指示器，電纜此時在“U”型卡具當中。擰緊“U”型卡具上的螺栓直到指示器不能夠從電纜上滑落下來。
注意
光敏開關觸發：用戶用手按住光敏開關孔，然后暴露在光線中，就可以觸發。當光線非常弱的時候（如夜晚或涵洞中），最好能夠自帶一個手電筒照射光敏開關，加強光線強度。否則，光敏開關可能不能夠被觸發。
|
