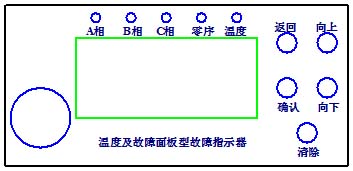

1、 發光指示區功能說明：

A相：以發光指示方式顯示A相短路故障

B相：以發光指示方式顯示B相短路故障

C相：以發光指示方式顯示C相短路故障

零序：以發光指示方式顯示接地故障

溫度：當任意一相線路溫度超過所設定的溫度值時以發光閃爍方式提示線路溫度故障，線路溫度正常時不發光

2、窗口中間部分為液晶顯示區： 液晶顯示方式：設備上電3S后進入主界面，等待各項參數設置，如果無需設置參數直接按“確認”鍵進入待機狀態；否則，設備啟動后在無人干預的情況下30S自動進入待機狀態。當液晶顯示處于待機狀態時，可通過觸發：按鍵區“確認”按鈕喚醒設備并進行實時顯示。液晶顯示實時顯示線路溫度數據，及電流、溫度故障狀態；按“返回”鍵可返回上級菜單即主菜單下，可通過人工操作，設置各項參數，也可查閱歷史故障記錄。液晶顯示實時按“確認”鍵進入待機狀態，無動作30S后會自動進入待機狀態。

3、 按鍵區功能說明：

上電啟動后自動進入主菜單，主菜單包含5項子菜單，按上下鍵選擇響應的子菜單，被選中的子菜單會不斷閃爍以示提醒，此時按下“確認”鍵后進入相應的子菜單；根據各項子菜單的不同功能，通過“上”“下”鍵迚行選擇，相應各項閃爍提示后按“確認”鍵進入設定界面，此時再次按下“確認”鍵后相應的參數會開始閃爍，然后按“上”“下”鍵調 整參數值，調整數值完畢后再次按下“確認”鍵以保存參數，參數的各個位置的數值必須依次進行設定，不需改動的參數，在其閃爍后直接按“確認”鍵以示對原來數值的保存。如果中途沒有設定完就退出，參數設定結果不會被保存。 “返回”鍵：按下“返回”鍵后，返回到上級菜單，直到返回至主菜單為止，在主菜單下按“返回”鍵沒有響應。 “向上”鍵：進行菜單選擇戒參數調整。“向下”鍵：進行菜單選擇及參數調整。 “確認”鍵：表示參數設定的開始，菜單選擇和參數設定完畢的確認。 “清除”鍵：清除掉故障和溫度告警顯示。

4、參數設置操作說明：

溫度告警上下限值設定：如果我們對溫度的告警上限值進行設定，那么在主菜單下通過“上”“下”鍵選擇進入 “參數設定”子菜單；再按“上”鍵進入“溫度告警設定”界面，進入界面默認的是A上、下限的上次設定的溫度告 警值，此時需要按下“確認”鍵，表示設定參數的開始。如果想設定其它相線的溫度告警限值可通過“上”“下”鍵 進行選擇。當按下“確認”鍵參數閃爍后，按“上”“下”鍵調整大小，確定后按“確認”鍵，自動進入下一位數值 設定，下位數值閃爍，再次按上下鍵調整，調整后按下“確認”鍵。一直到最后一位數值設定完畢后按下“返回”鍵 返回上級菜單。

告警時間設定：與上相似，進入“告警時間設定”界面后，需按下“確認”鍵開始設置，待數值閃爍后按“上” “下”鍵調整，再次按下“確認”鍵確認。當兩位數值設定完畢后自動保存。

日期設定：每次開機都需要設定日期時間，設定的步驟與溫度告警上下限設定類似。都需要進入界面后先按下“確 認”鍵開始設置數值閃爍后，“上”“下”鍵調整，再次按下“確認”鍵確認調整完畢進入下一位。只是需要說明的 是日期時間的輸入需要按照當前國內標準時間為準。如果輸入錯誤，有可能讀出的時間會無法辨認。 注意：只有當一組參數全部設定完畢才會保存設定值，日期時間的設定則必須輸入全部12位數值后才保存。

5、歷史事件查閱：

告警記錄查詢通過在主菜單下選擇“告警記錄”，按“確認”鍵進入界面。告警記錄還原了當時實時測量畫面的內容， 與實時測量畫面內容相似，不同的是在畫面的右上角以分數的形式顯示總共的記錄條數（分母）和當前為第幾條（分子）。 通過“上”“下”鍵進行查閱，最近產生的告警記錄在第1條，按時間順序最早產生的記錄在最后一條。

記錄清除：在主菜單中選擇“裝置信息”子菜單，按“確認”鍵選擇進入。進入“裝置信息”界面后，按“下”鍵選擇 “恢復出廠設置”按“確認”鍵確認�；謴统晒箫@示“出廠恢復完畢”，此時的告警記錄會被清除掉，重新開始記錄。

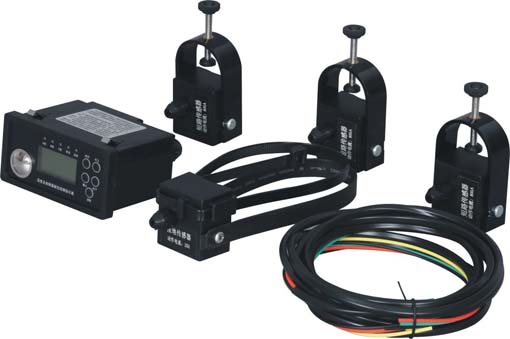

產品組成：

(1) 液晶面板主機1只

(2) 帶溫度測量的短路傳感3只

(3) 接地傳感器1只

(4) 光纖線1套

安裝說明

主機安裝在環網柜(配電柜、電纜分支箱等)前面板上，拆卸主機須按下主機殼上的不銹鋼彈片。

主機尺寸：96×48×80mm ，開孔尺寸：92×44 mm。

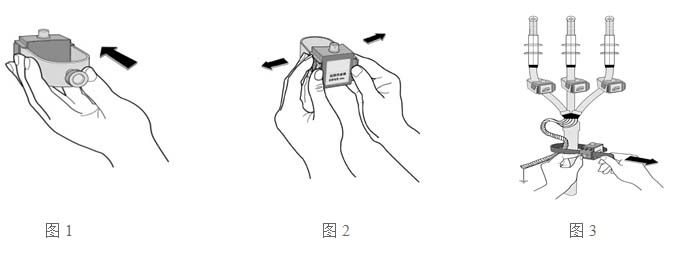

1、短路傳感器的安裝：短路傳感器安裝在電纜的單相分支上，為了防止滑動而造成脫落，請緊固U型卡。安裝(參見圖1)，拆卸(參見圖2)，

2、接地傳感器的安裝：(參見圖3)

接地傳感器安裝時需將電纜的三根導線包圍起來，電纜的接地線必須回穿傳感器并緊固，防止滑動而造成脫落。

3、成套連接：

傳感器與主機采用光纖線連接，安裝時將光纖的兩端分別插入到傳感器、

主機的光纖接頭上，旋緊接頭使光纖不能拔出。具體步驟如下：

(1) 將A相短路傳感器光纖線的另一端插入主機后面板上A對應的光纖孔；

(2) 將B相短路傳感器光纖線的另一端插入主機后面板上B對應的光纖孔；

(3) 將C相短路傳感器光纖線的另一端插入主機后面板上C對應的光纖孔；

(4) 安裝時將接地傳感器光纖線的另一端插入主機后面板上D對應光纖孔

注：纖線一定要插入對應光纖孔的底部，使光接收時能量損失最小，防止影響通訊穩定。

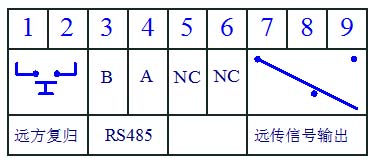

4、端子排定義圖及說明：端子排定義圖
