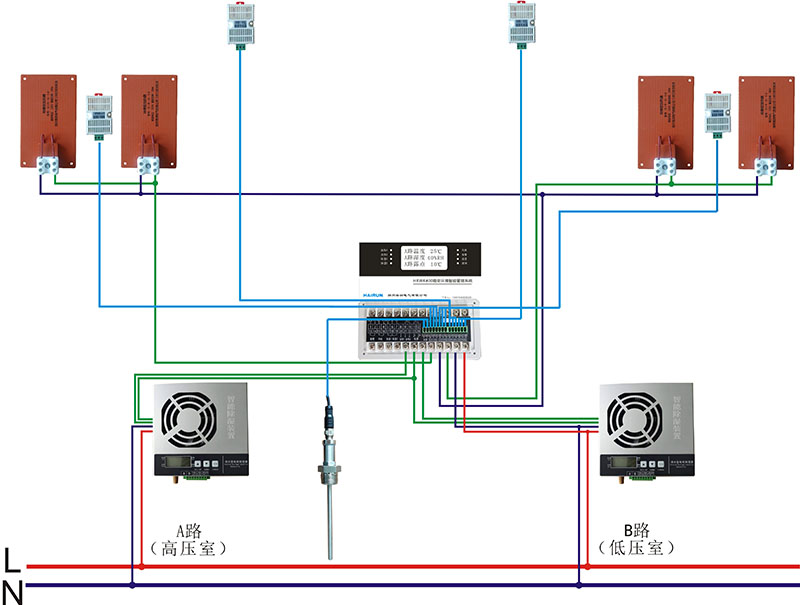

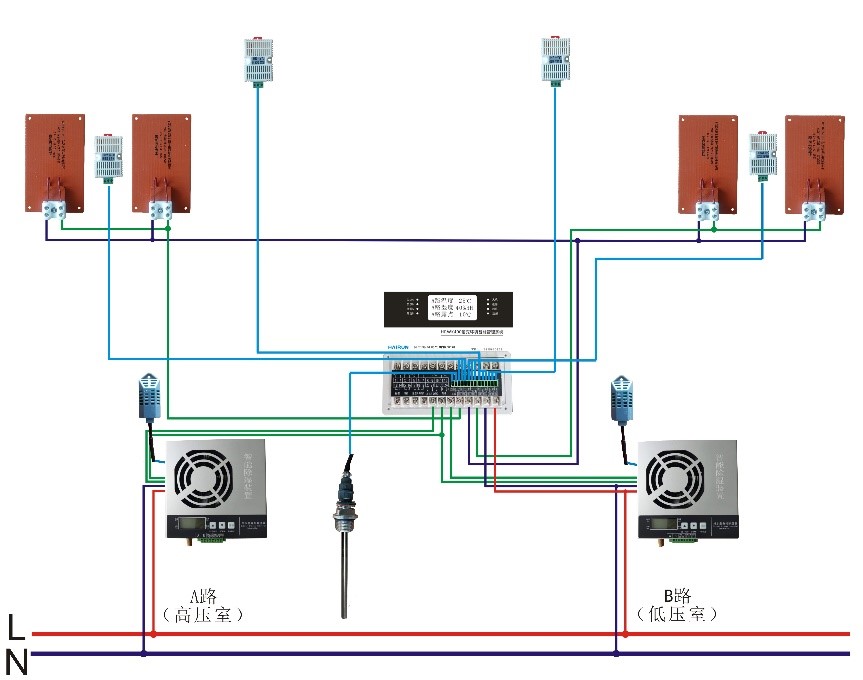

HRWK400箱變智能環境管理系統可實現變壓器油面溫度在線監測、高/低壓室環境溫濕度在線監測和除濕治理、高/低壓室頂板露點在線監測和凝露治理。該系統由智能管理系統主機和安裝在高/低壓室內的2只環境溫濕度傳感器、2個煙感器、1只變壓器油面溫度傳感器、8片硅膠加熱膜、2臺智能除濕機組成。具體功能如下：

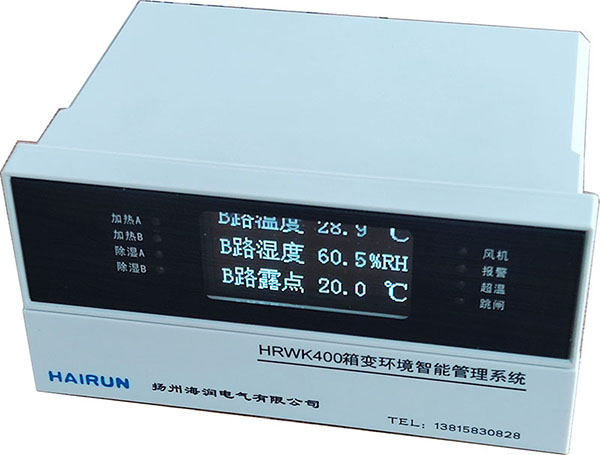

1、該系統的控制器配置寬溫-40-+70℃運行的OLED顯示屏，采用嵌入式安裝結構，便于就地顯示和設置各感應執行模塊的參數，顯示高壓室、低壓室實時的溫度、濕度、凝露點溫度和煙霧顆粒濃度以及報警指示�？刂破骶哂信c箱變測控上位機通信的功能，配置RS485接口/Modbus-RTU 規約，便于上位系統獲得相關數據和帶時間戳故障報警信息記錄。控制器還具備手動或自動控制2路智能除濕機啟停的功能�？刂破鬟�具備通過環境溫濕度自動運算相應露點的功能；具備變壓器油溫的4～20mA電流輸出功能。
2、系統具備的變壓器油溫測量裝置，配置有全密封的傳感器頭和不銹鋼可彎曲定型的波紋管護套，傳感器引線密閉在護套內。引線與傳感器頭采用可插拔的航空插頭結構，其防護等級應達IP66。油溫測量范圍：-20℃～180℃，分辨率為0.1℃，測溫精度：±1℃。
3、高/低壓室頂板的凝露治理通過露點控制。用于凝露治理的硅膠加熱膜功率為50W，具備自動恒溫控制的超溫?cái)嚯姽δ荛_關。當加熱膜表面溫度超過70℃時斷電保護動作，當加熱膜表面溫度低于50℃以下時開關重新閉合。加熱膜可承受工作溫度范圍：－40℃～＋235℃；阻燃等級：UL94-V0級；擊穿電壓：＞AC2.5kV；連續工作壽命＞10000小時，確保壽命期內不開膠不脫落。
4、該系統同時集成了2套智能除濕機，將室內潮氣冷凝成水排出以除濕，并且配置有防小動物進入冷凝除濕機排水口的功能。智能除濕機本身具有手動與自動控制啟停功能，也具有通過系統控制器實現的手動與自動控制功能。智能除濕機采用液晶顯示，單機額定功率不低于120W,抽濕量：＞700ml/天（全速運行），測試條件為溫度35℃，濕度不小于85％RH。
5、系統具有歷史最高油溫記錄功能。
6、系統具備以下控制與告警功能：
1）控制器具有對執行器件的手動控制與自動控制功能，自動控制的限值均可現場修改設置。
2）具有油溫達到超溫報警溫度整定值時主機的超溫報警功能，當油溫達到超溫跳閘溫度整定值時主機啟動跳閘保護功能。
3）具有環境頂部防凝露的測量與控制功能。
4）具有室內煙霧濃度顯示及超限報警功能。
5）具有在監測到煙霧濃度達到閥值時自動停止加熱器加熱或風扇的功能，以免故障擴大。
8、系統應采用電子一體化設計，無需人工校準、免維護。
