產品概述：
電流互感器（CT）在電力系統中，廣泛應用于一次測量與控制。正常工作時，電流互感器二次側輸出電壓很低。但在運行中如果二次繞組開路，或一次繞組流過異常電流 （ 如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓 。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。

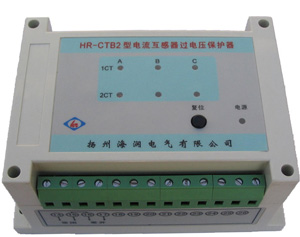

針對上述情況，我公司自行開發研制了HR-CTB系列電流互感器二次過電壓保護器產品，使用該產品可以有效防止二次側的異常過電壓而引起的事故。
HR-CTB系列電流互感器二次過電壓保護器采用新型特種ZnO壓敏電阻作為基本限壓元件，配之以合理的內部控制電路來進行 C T 二次繞組過電壓保護及故障顯示。保護器工作時并接于二次繞組兩端，正常運行時CT二次繞組兩端的電壓很小，通常不超過20V，遠小于保護器內部ZnO 壓敏電阻的動作電壓，成高阻狀態，漏電流極小，對該回路保護動作值和表計準確度的影響可以忽略不計。但當二次繞組開路或一次回路流過異常電流時，在CT二次側產生的過電壓遠遠高于其正常運行電壓，此時保護器內部限壓釋能元件瞬間進入導通狀態，迅速動作限壓，延時短路，同時面板上顯示故障的部位，并有無源信號輸出。當故障排除、電路恢復原狀后，保護器又重新投入正常工作運行。
根據電力系統實際應用與需求，我公司生產的 HR-CTB系列電流互感器二次過電壓保護器可具有動作保持接點輸出、自動發光顯示、自動閉鎖差動保護、手動或自動復位以及具有多元靈活組合等特點，有底座固定式、導軌固定式等不同的安裝方式可選，可以滿足各種類型及場合的 C T 保護需求。該產品設計先進，工作壽命長，可靠動作10萬次以上；動作速度快，過載能力強（短時間超過 5倍額定值）；靜態電流小，正常工作時流入保護器的電流小于5цA，不影響CT的正常工作及測量精度。

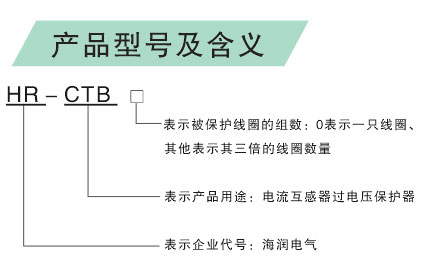

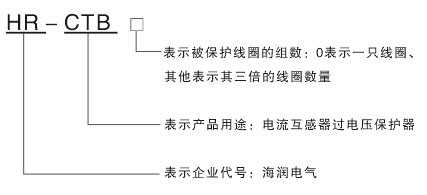

產品型號及含義：
主要工作原理：
本產品基本元件是特殊氧化鋅（ZnO）電阻，它既有一般ZnO 性能，又具有一種獨特功能，即溫度相變特性，在過壓限壓通流升溫后，能可靠自動短路，防止ZnO過熱炸毀。
二次回路出現開路過電壓時，氧化鋅電阻能立即響應限壓通流，當其吸收能量溫度升到臨界溫度130℃時，立即變成低阻抗，最終自動短路，短路狀態可以延續到事故發現。
HR-CTB產品動作后即啟動磁保持繼電器，其一對常開接點短路CT 二次繞組，另一對接點用于報警或閉鎖保護。它可重復使用。CT 二次開路故障排除后掀復位按鈕，復位指示燈亮，繼電器恢復初始狀態。
產品技術參數：
·標稱電壓U1mA（直流1mA參考電壓） U1mA=800V 如有特殊需要可另商定。
·環境溫度： ±40℃
·殘壓比： Cu=UA/U1mA＜1.7
·非線性系數: a=15~20
·正常泄漏電流: I20V<5цA
·最大通流量 200A/s
·脈沖響應速度: 50ns
·導通限壓時間: 15ms<TS<500ms
·降壓維持時間: Tj<1min
·電壓溫度系數: dy=－0.2%/℃
·CT正常運行時產品壽命不低于20年,可動作10萬次以上。
產品主要特性：
采集CT開路時二次側產生的瞬間高電壓信號，將CT二次側瞬時短路,消除CT二次側產生的過電壓。
·動作時間快，小于0.02秒。
·CT開路時能正確顯示"開路"的組別及繞組的編號。
·正常運行時,對測量?jī)x表、保護裝置無任何影響,即輸入電阻趨于無窮大,不產生分流作用。
·工頻電壓閥值高 (250伏),抗干擾能力強,可避開電力一次系統短路電流對該裝置的影響。當一次系統短路時,電流互感器二次側將產生很大(短路)電流,由于二次側具有恒定的負載阻抗,將在CT的副邊產生較高的電壓。
·靈敏度高,內部采用多級超β電路技術,進一步提高電路的靈敏度。
·采用多級電路隔離技術,保證電路的可靠工作。
·正確反映CT副邊的工作狀態,可直接與變電站綜合自動化 配電自動化設備接口。
·根據現場CT副邊數量,該保護裝置的通道可任意擴展,并且通道間無相互干擾。
·不對其他設備產生輻射、干擾等影響。
·功耗低;CT正常工作時Pw=3W。
·保護裝置的接點容量為7A。
·為非一次性使用設備，長期使用。

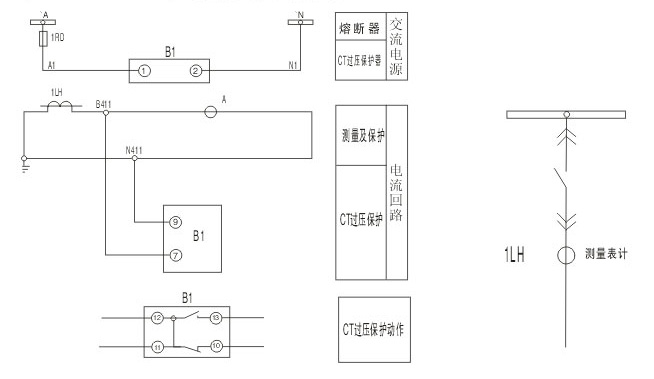

產品典型接線示意圖：

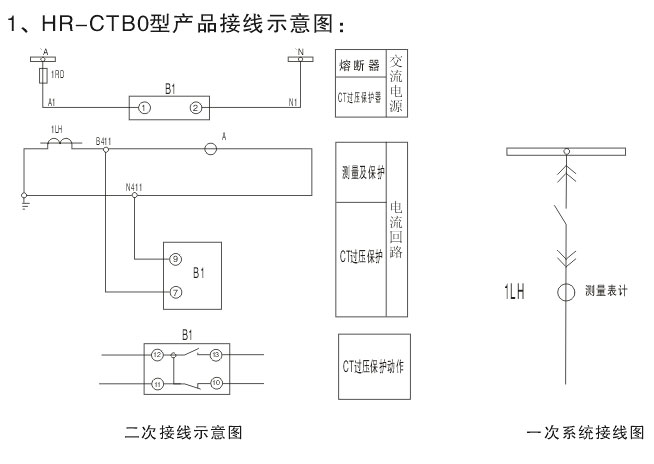

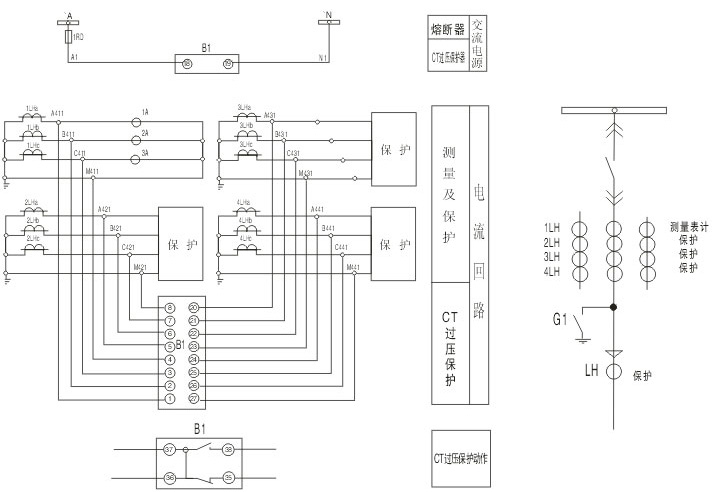

1、HR-CTBO型產品接線示意圖：

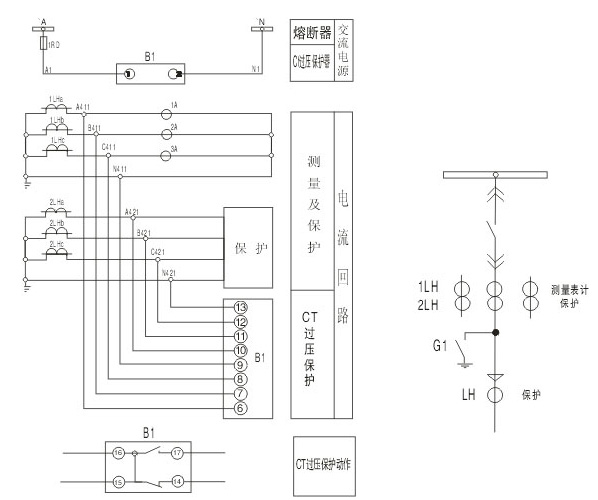

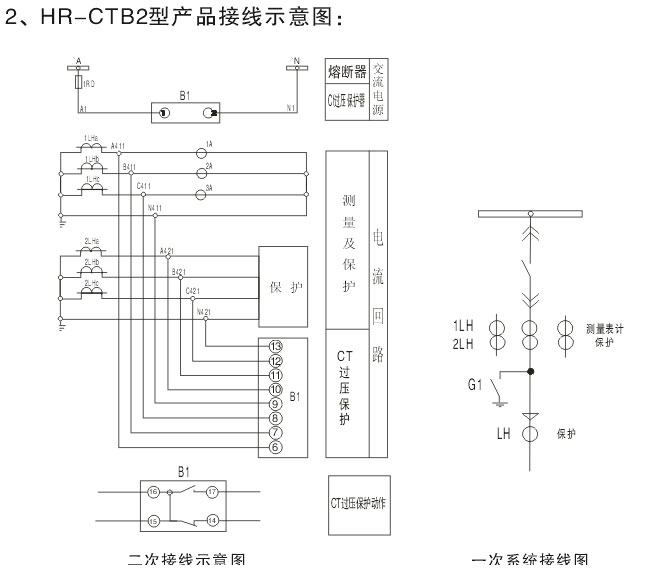

2、HR-CTB2型產品接線示意圖：

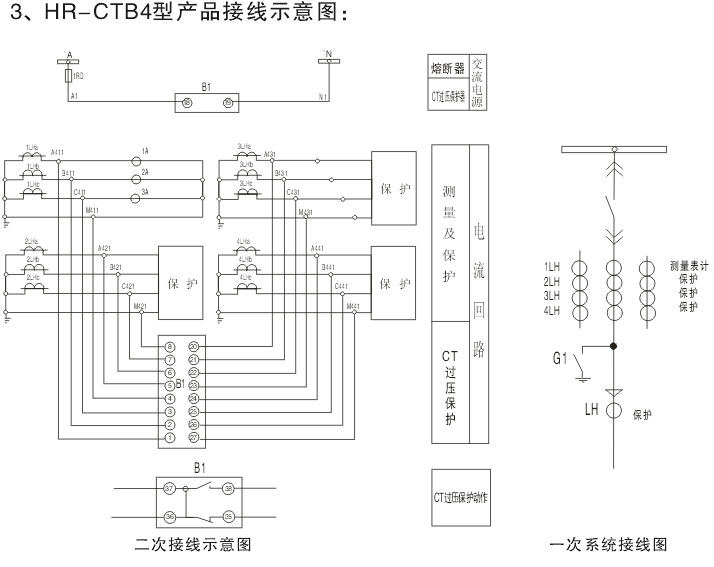

3、HR-CTB4型產品接線示意圖：
產品檢測
1、保護器在使用前應進行檢驗，用萬用表分別測量A（B、C）與N兩端時，電阻應大于幾十兆歐。

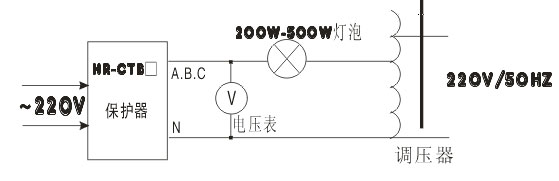

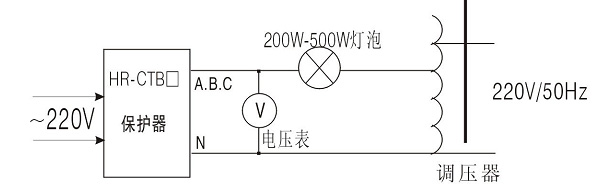

2、保護器在測試時，應按照下圖分別接好電路，然后將調壓器調至零伏位置。在接通交流220V電源時，保護器應自動“復位”，面板上的電源黃色燈應亮，其他燈均應熄滅，表示各條電路均已復位。如果還有紅色燈亮，說明沒有全部自動“復位”，此時按動一下復位按鈕就可以全部復位。然后慢慢轉動調壓器手柄，使電壓逐漸升高，當電壓升到額定值時，負載燈泡突然點亮，面板上對應紅色燈也同時亮。然后調低電壓，燈光仍不會一下熄滅，這就說明保護器該相開路后，保護器短路正常工作。通常燈泡亮?xí)r的電壓要比CT保護器的工作電壓低10%左右。
3、按照上述操作方法，分別檢查測試其他各相測試回路。
4、按照接線原理及接線端子示意圖連接即可，檢查無誤后，即可通電使用。

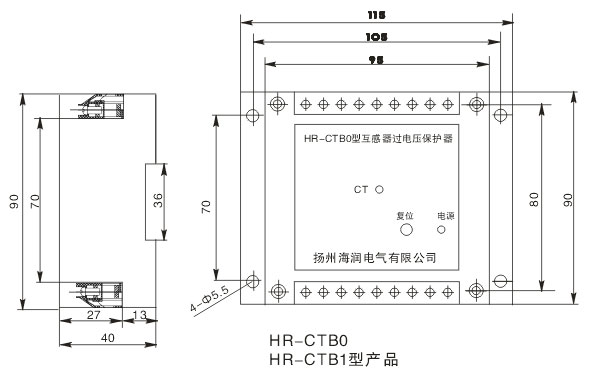

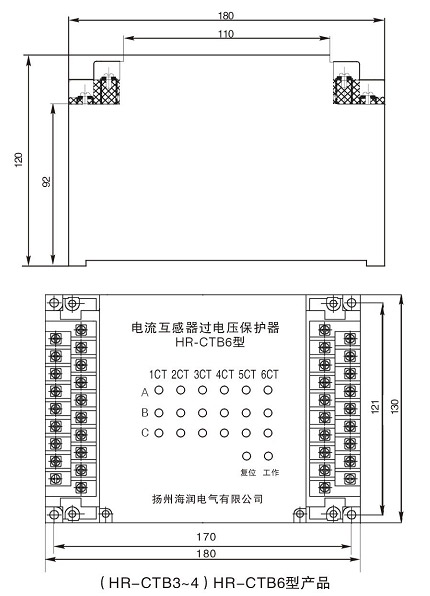

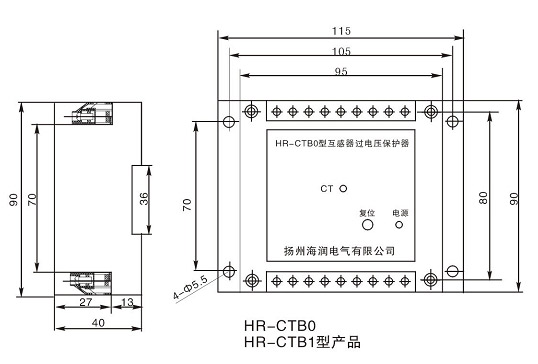

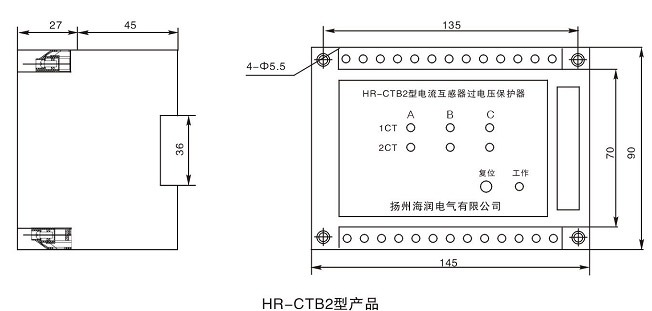

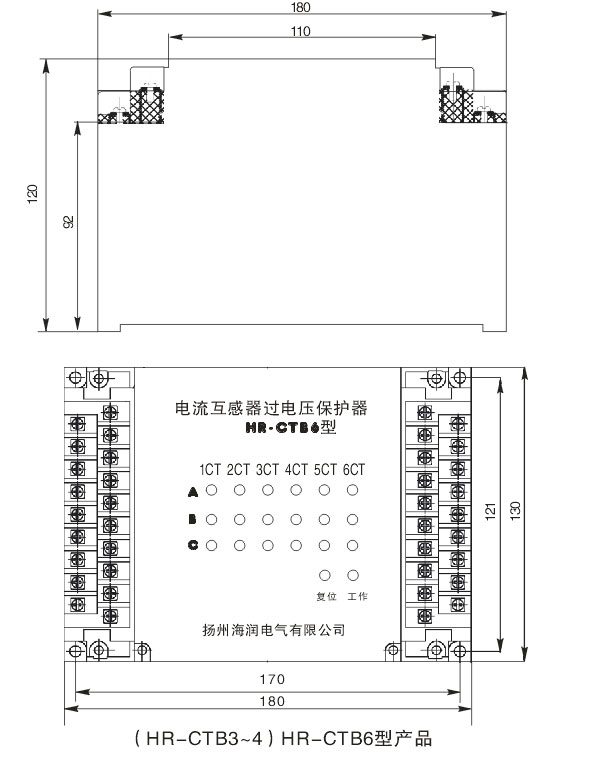

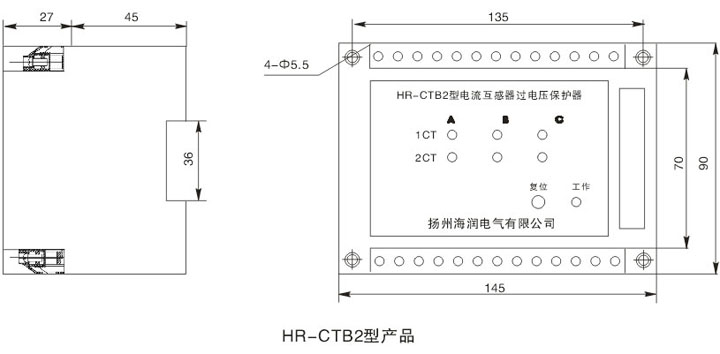

產品外形尺寸圖
產品的安裝和使用
1、產品使用條件：
*環境溫度：-40℃+50℃。
*環境濕度：最濕月的月平均最大相對濕度為90％，同時月平均最低溫度為+25℃。
*海拔高度：不超過2500米。
*大氣條件：大氣中無嚴重影響裝置外殼絕緣的污穢及侵蝕性、爆炸性介質。
*環境條件：產品使用地點不允許有劇烈的震動與沖擊。
*使用地點：除CTB-I型產品為戶內外使用外，其余均為戶內使用，工作位置任意。
2、產品的安裝：
*保護器安裝點距被保護CT距離應盡量近，便于巡視。
*引線較長時盡量采用鎧裝電纜，以防斷線。
*先正確接入控制及信號線，并接通電源及接地線，然后按測試按鈕（TEST）試驗動作指示情況。
3、產品的運行：
*更換保護器應在停電時進行，如不能停電必須先將開路的CT二次繞組可靠短接后進行。
* 開路故障未排除前不能復位，否則將造成再次開路或燒壞保護器。
*根據需要可每季度巡查一次，每五年進行一次檢測，若壓敏電阻標稱值偏離20%則應更換。
|
