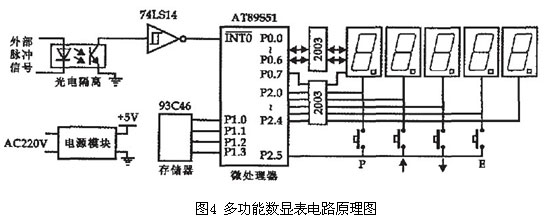

由外界輸人表頭的脈沖信號經過光電隔離器隔離，集成電路74LSl4信號處理后，輸入單片機AT89S51的中斷0口，經單片機計算后送LED顯示器顯示，段選信號由單片機的PO口輸出，經驅動器2003驅動顯示器的段選信號，位選信號由單片機的P2.0～P2.4口輸出，經驅動器2003驅動顯示器的位選信號，按鍵信號的公共端接在單片機的P2.5口，由軟件判斷按鍵是否按下以及是哪個按下，帶掉電保護功能的串行存儲器AT93S46接在單片機的P1.0～P1．3口．用作參數的存儲。
3 多功能數顯裹軟件結構及流程
在硬件電路確定的情況下，數顯表的功能通過軟件來實現。表頭的軟件設計是在程序初始化后根據P鍵是否按下來判斷是設置參數還是直接測量。因?yàn)閰?shù)在設置好后不能隨意更改，在設置參數時加上口令，口令通過方可修改參數，參數設置都通過上升、下降兩鍵來完成，連續按住上升或下降鍵，數字設置越來越快，設置方便。每一參數都有相應代碼，該表現共有5個參數可設，其中CD01數顯表功能代碼、CD02表示每轉脈沖個數、CD03表示減速比、CD04表示輥?zhàn)又荛L(zhǎng)、CD05備用。數顯表根據需要選用這些參數，側如：
(1)轉速功能需要的參數為：
cD01：設定為1，表示此表是轉速表
CD02：每轉脈沖數CD03：減速機減速比，沒有減速機則設定為1
根據這幾個參數，在輸入脈沖信號時，數顯表顯示轉速。
(2)線速功能需要的參數為：
CD01：設定為2，表示此表是線速表
CD02：每轉脈沖數
CD03：減速機減速比，沒有減速機則設定為l
CD04：輥?zhàn)又荛L(zhǎng)
表頭其它功能根據需要設定參數表頭自身可以計算顯示，這里不再詳細敘述。

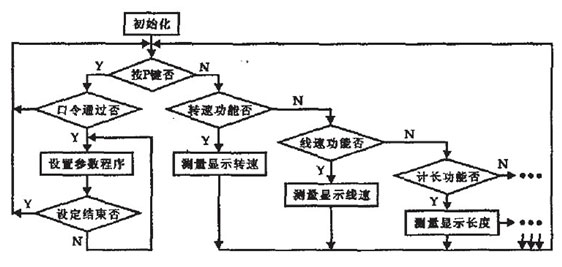

表頭軟件流程如圖5所示。
4 結束語
“多功能數顯表”是在我們?cè)瓉?lái)研制的xQⅢ型車速／轉速顯表的基礎上研制出來的，其硬件使用的是成熟電路，在實驗室烘箱連續運行檢驗，其工作性能穩定，現已有少量投入工業現場使用。通過現場長時間的試驗運行，證明多功能數顯表硬件設計合理，顯示準確直觀，是一種理想的數顯裝置，可以產品化、批量化生產。
